A maioria dos laptops de preço acessível vendidos atualmente vem com painéis IPS 60% sRGB ou, pior ainda, painéis TN - exatamente como acontecia há cinco ou seis anos. As telas AMOLED e as telas IPS com alta taxa de atualização continuam sendo um recurso exclusivo dos notebooks que custam pelo menos US$ 700 (realisticamente, estamos falando de US$ 1.000 ou mais).

Há algo que um painel TN 768p barato, um painel IPS 1080p decente e um incrível painel OLED 2160p têm em comum. É a interface. A grande maioria dos painéis de laptop lançados nos últimos 10 anos usa a interface eDP para dados e energia. Isso significa que é possível trocar a péssima tela que acompanhava o laptop por uma opção melhor, mais agradável aos olhos e que, potencialmente, permite usos adicionais (como edição de fotos) que antes não eram viáveis.

Para poder fazer a escolha certa, é preciso estar ciente de várias diferenças importantes entre os diferentes painéis. Os painéis que usam a interface eDP diferem em muitos aspectos, incluindo (mas não se limitando a):

• A tecnologia subjacente e a especificação da interface eDP
• Tamanho da diagonal, resolução, taxa de atualização, tipo de superfície
• Como eles são mantidos no lugar
• Brilho, taxa de contraste, profundidade de cor (leia-se cobertura do espaço de cor)
• Compatibilidade com entrada de toque
• Para que foram projetados

O último ponto é o mais simples de entender e apreciar. Os painéis feitos para laptops devem ser leves, finos e ter um consumo de energia moderado, enquanto um painel projetado para uma TV deve ser brilhante e ter uma área grande.

Tecnologia: Evite TN, tenha cuidado com AMOLED

A maioria dos laptops encontrados nas prateleiras das lojas em maio de 2023 tem painéis IPS (ou semelhantes a IPS) de 60 Hz. A tecnologia IPS permite taxas de brilho e contraste decentes, reprodução precisa de cores, ângulos de visão amplos e taxas de atualização razoavelmente rápidas, mantendo o consumo de energia razoavelmente baixo. A maioria dos painéis IPS projetados para uso em laptops apresenta uma entrada Embedded DisplayPort (eDP) de dois canais e 30 pinos, enquanto os painéis com resolução superior a 1920x1200 provavelmente usarão uma conexão eDP de 40 pinos com 2 ou 4 canais de dados.

Os monitores TN e VA devem ser evitados. Eles são inferiores aos monitores IPS em quase todos os aspectos e, ainda assim, custam quase o mesmo valor. Apple a Apple Inc., por exemplo, parou de vender seu último MacBook com tela TN em 2018.

As telas baseadas em AMOLED são conhecidas por suas excelentes taxas de contraste, cobertura quase total do espaço de cores NTSC e P3, suporte a HDR e outros benefícios. Essas vantagens não são gratuitas, pois essas telas exigem maior largura de banda e muito mais energia do que suas contrapartes IPS. Os painéis AMOLED também são bastante caros. Um bom painel IPS pode ser adquirido por cerca de US$ 70, enquanto a tela de laptop AMOLED mais barata da Samsung (13,3 polegadas, 1920x1080) custa o dobro do valor.

A Samsung é essencialmente a única empresa que oferece uma ampla variedade de painéis AMOLED para laptops. A gigante coreana produz atualmente várias telas AMOLED de 1080p com tamanhos diagonais de 13,3 e 15,6 polegadas; elas empregam conexões eDP de 2 canais e 30 pinos. As opções de resoluções mais altas (2880x1800, 3840x2160 e assim por diante) usam a conexão eDP de 4 canais e 40 pinos.

Assim como a HDMI, a interface DisplayPort foi projetada para ser compatível com versões anteriores. Portanto, provavelmente não haverá problemas em conectar um painel com especificações eDP 1.4 a um laptop que tenha uma porta eDP 1.3 em sua placa-mãe e vice-versa. É preciso ter cuidado com os painéis AMOLED de resoluções superiores a 1920x1080 e com os painéis IPS de resoluções superiores a 3200x1800; muitos deles exigem modos especiais de compactação de dados com os quais os laptops lançados antes de 2016 provavelmente não serão compatíveis. É necessário ainda mais cuidado se você quiser adquirir um painel com alta taxa de atualização (por exemplo, 1080p 240 Hz). A maioria desses painéis exige uma placa de vídeo GeForce GTX ou GeForce RTX moderna para funcionar corretamente. Se você tiver um laptop com mais de cinco anos ou um laptop realmente de baixo custo, seria melhor limitar sua busca por um painel melhor apenas às opções com especificações eDP 1.2.

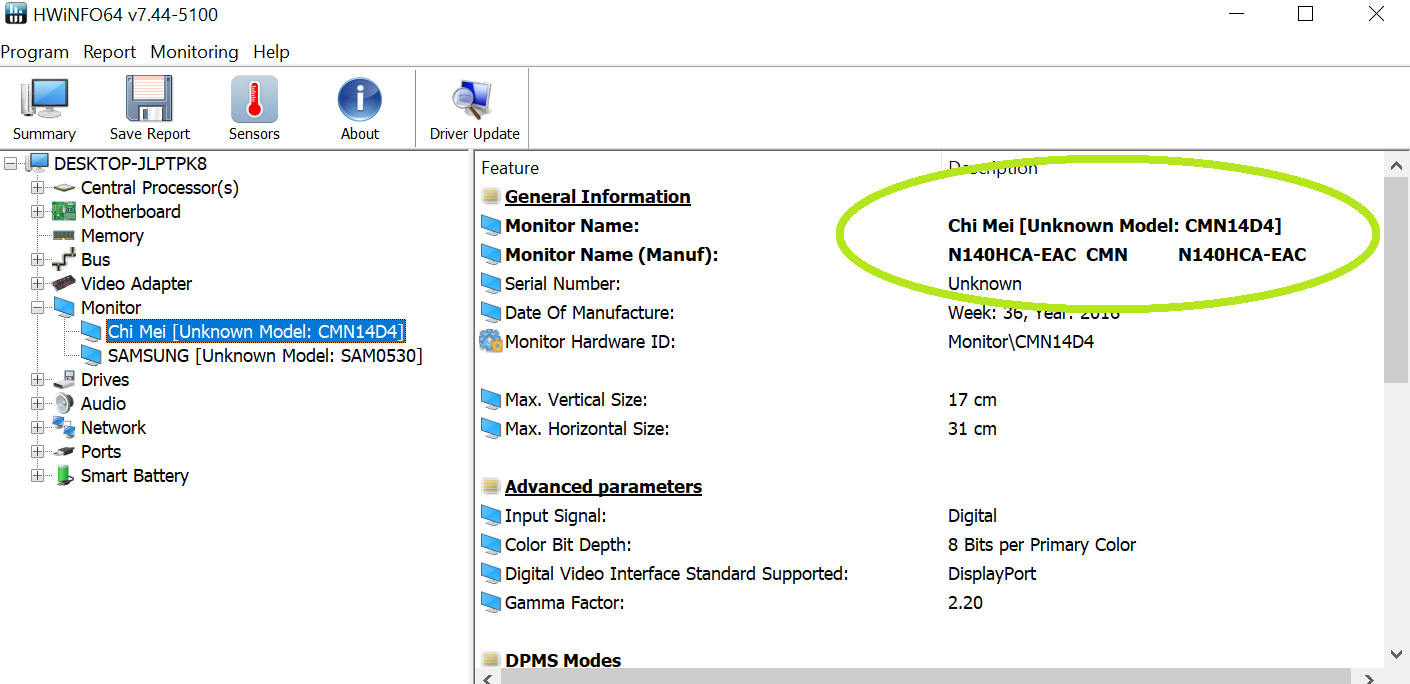

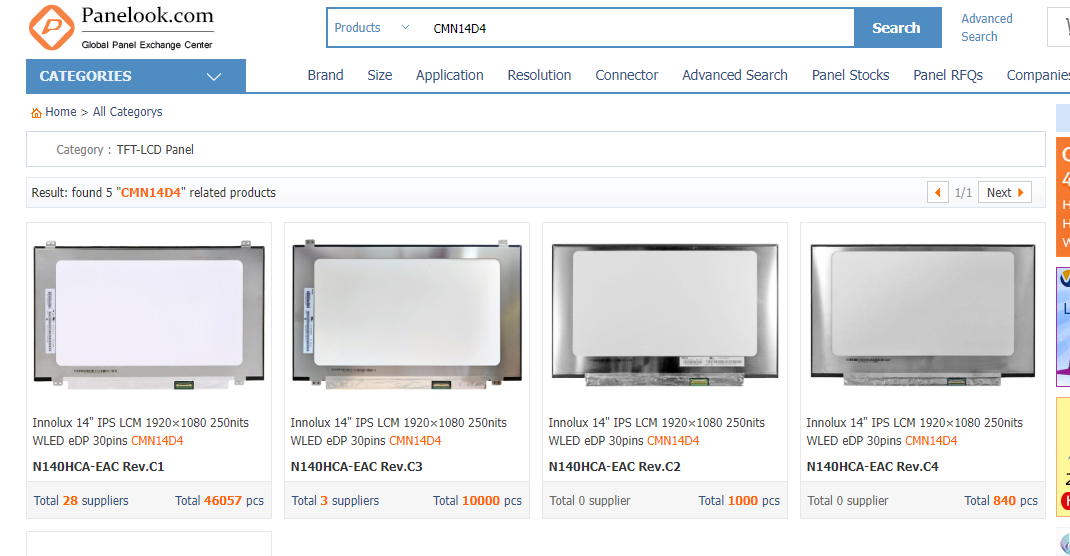

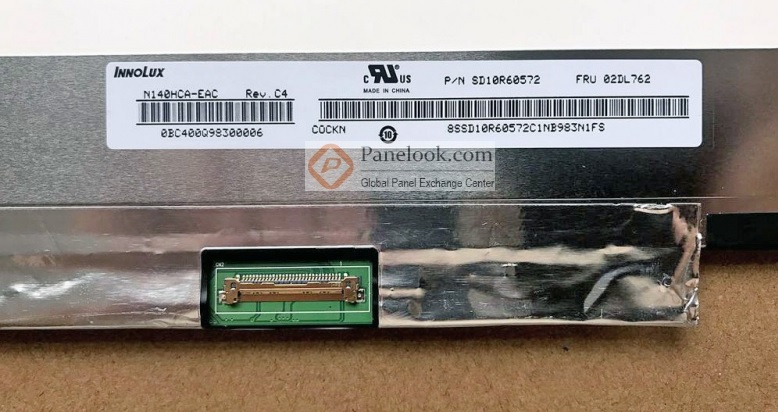

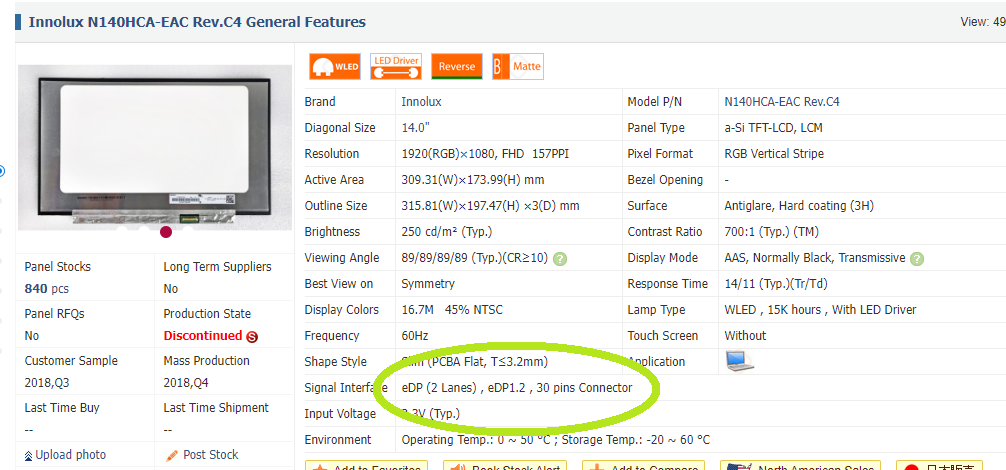

Para ter uma ideia de qual interface o painel que você tem usa, faça o download do HWiNFO. Esse será o ponto de partida para sua pesquisa futura. Quando tiver o nome do painel, você poderá procurar suas especificações; Panelook é o lugar certo para fazer isso. Como alternativa, você pode arrancar o painel original da tampa para procurar um pequeno adesivo com o número exato do modelo. Tenha cuidado para não danificar o painel ao desmontar a tampa; guias curtos sobre isso para a maioria dos laptops podem ser encontrados no YouTube. Para referência, a maioria das tampas de tela consiste em uma tampa real sobre a qual a tela, juntamente com a webcam, fica em cima, e uma moldura de plástico que fica em cima da tela, mantendo-a no lugar pelas bordas. (Um sanduíche? Alguém disse sanduíche?) A história é diferente com as telas de laptop habilitadas para toque, em que o vidro de ponta a ponta fica em cima do painel e tudo é colado; preferimos não mexer em uma tela desse tipo.

Tamanho da diagonal, resolução, taxa de atualização, tipo de superfície

Os tamanhos de tela de laptop mais populares são 15,6" (39,6 cm), 14" (35,6 cm), 13,3" (33,8 cm), 17,3" (43,9 cm), 16" (40,6 cm), 11,6" (29,4 cm). Embora geralmente seja possível fazer coisas como instalar uma tela de 13,3 polegadas onde havia uma tela de 14 polegadas, isso não é recomendado.

Com relação às resoluções, 1920x1080, também conhecida como Full HD ou FHD, é de longe a mais popular. Ela requer dois canais eDP. Resoluções inferiores a essa são representadas principalmente pela opção 1366x768 (chamada de HD) e, para exibi-las, apenas um canal é suficiente. As resoluções mais altas incluem 1920x1200, 2880x1800, 2560x1440, 2560x1600, 3840x2160, 3840x2400, 3000x2000 e assim por diante. Essas resoluções tendem a exigir 4 canais eDP.

A maioria das telas de laptop atualiza seu conteúdo 60 vezes por segundo. Essa é sua taxa de atualização. Telas com taxas de atualização mais altas (144 Hz, 165 Hz, 240 Hz, 300 Hz e assim por diante) são projetadas para laptops potentes para jogos; elas utilizam principalmente conexão eDP de 4 canais e 40 pinos da versão 1.4 ou superior.

Por último, mas não menos importante, uma tela pode ser fosca ou brilhante. As telas brilhantes são mais nítidas; no entanto, elas funcionam como espelhos na presença de qualquer fonte de luz brilhante. As telas foscas são um pouco mais fáceis de trabalhar em ambientes externos porque o brilho é menos problemático; no entanto, a imagem nessas telas parece um pouco granulada/fosca.

Como o painel é fixado na tampa do monitor?

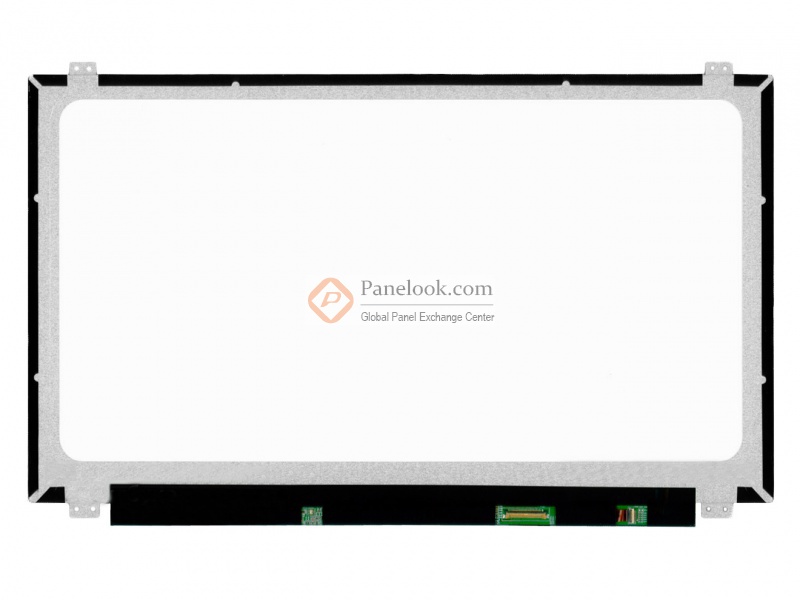

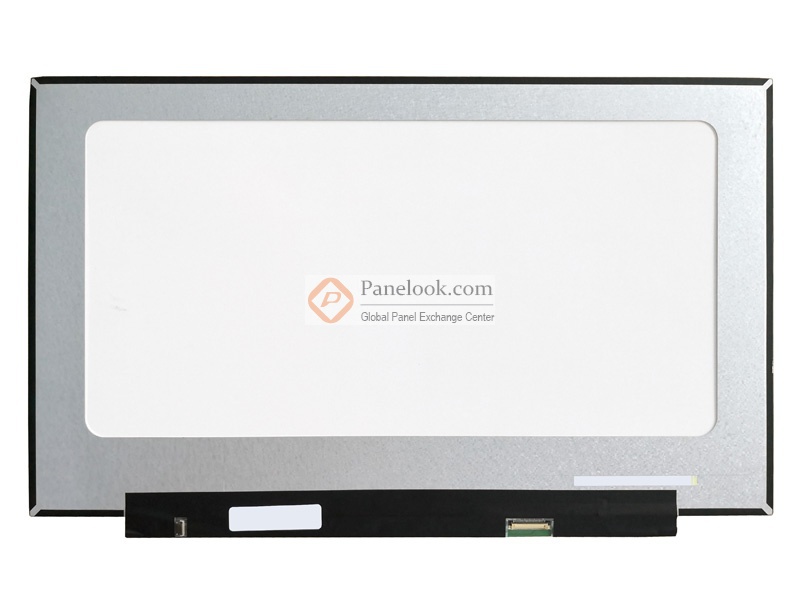

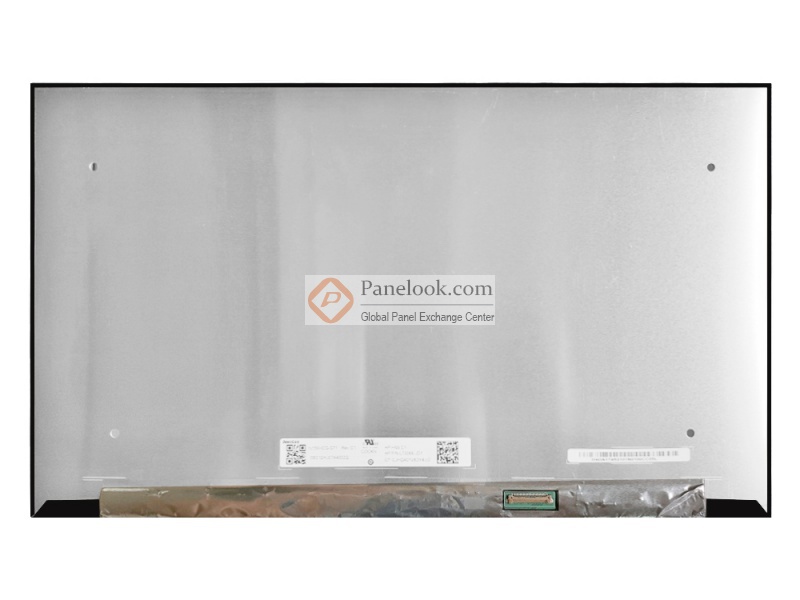

Alguns painéis são parafusados na tampa da tela, enquanto outros são fixados com cola. Além disso, a pequena placa que contém o controlador do painel (e, muitas vezes, também os LEDs da luz de fundo) pode estar pendurada um pouco abaixo do painel ou pode estar integrada ao painel de forma discreta. Antes de comprar um novo painel, você terá que descobrir essas pequenas partes importantes.

Brilho, taxa de contraste, profundidade de cor (leia-se cobertura do espaço de cor)

A maioria dos painéis IPS atuais é boa para cerca de 250 cd/m² de brilho e, embora isso seja totalmente suficiente para trabalhar em ambientes internos, será necessário pelo menos 350 cd/m² para que o usuário possa distinguir o conteúdo da tela em ambientes externos. Portanto, se você estiver tendo todo o trabalho de adquirir um novo painel, faz sentido prestar atenção apenas aos painéis com brilho superior a 300 nits. Na verdade, alguns notebooks são fornecidos com opções de tela tão brilhantes quanto 1.000 nits, ou até mais do que isso.

Relação de contraste? Quanto mais, melhor. Os painéis de qualidade têm uma taxa de contraste de 1000:1 ou mais.

Profundidade de cores. É aqui que o "UAU!" se diferencia do "Oh". Os monitores mais baratos são limitados à profundidade de cores de 6 bits, o que significa que não poderão cobrir mais do que dois terços do sRGB ou metade do NTSC. Os painéis decentes são de 8 bits, o que permite que eles exibam quase 100% do sRGB e cerca de três quartos do NTSC; os painéis mais sofisticados (diga olá para o AMOLED) são de 10 bits e são capazes de cobrir quase totalmente os espaços de cores NTSC e DCI-P3.

Compatibilidade com entrada de toque

Se uma tela for habilitada para toque, isso geralmente significa que há uma camada extra de vidro sobre ela. O vidro é mesclado com uma grade fina de fios muito finos que permitem que o controlador correspondente entenda, por meio da medição constante das propriedades dos fios, que o usuário está tocando a tela e, em seguida, calcule onde exatamente isso está acontecendo e informe o sistema operacional. As telas habilitadas para toque tendem a usar conexão I2C ou USB e geralmente são mais difíceis de obter e substituir do que as telas não habilitadas para toque.

Colocando tudo junto

Agora que estamos familiarizados com todos os conceitos básicos, vamos ver o que podemos fazer com esse conhecimento. Suponhamos que tenhamos um laptop Asus barato com uma tela pobre de 6 bits. O último é uma tela de 14 polegadas de 1080p com a placa controladora pendurada abaixo do painel.

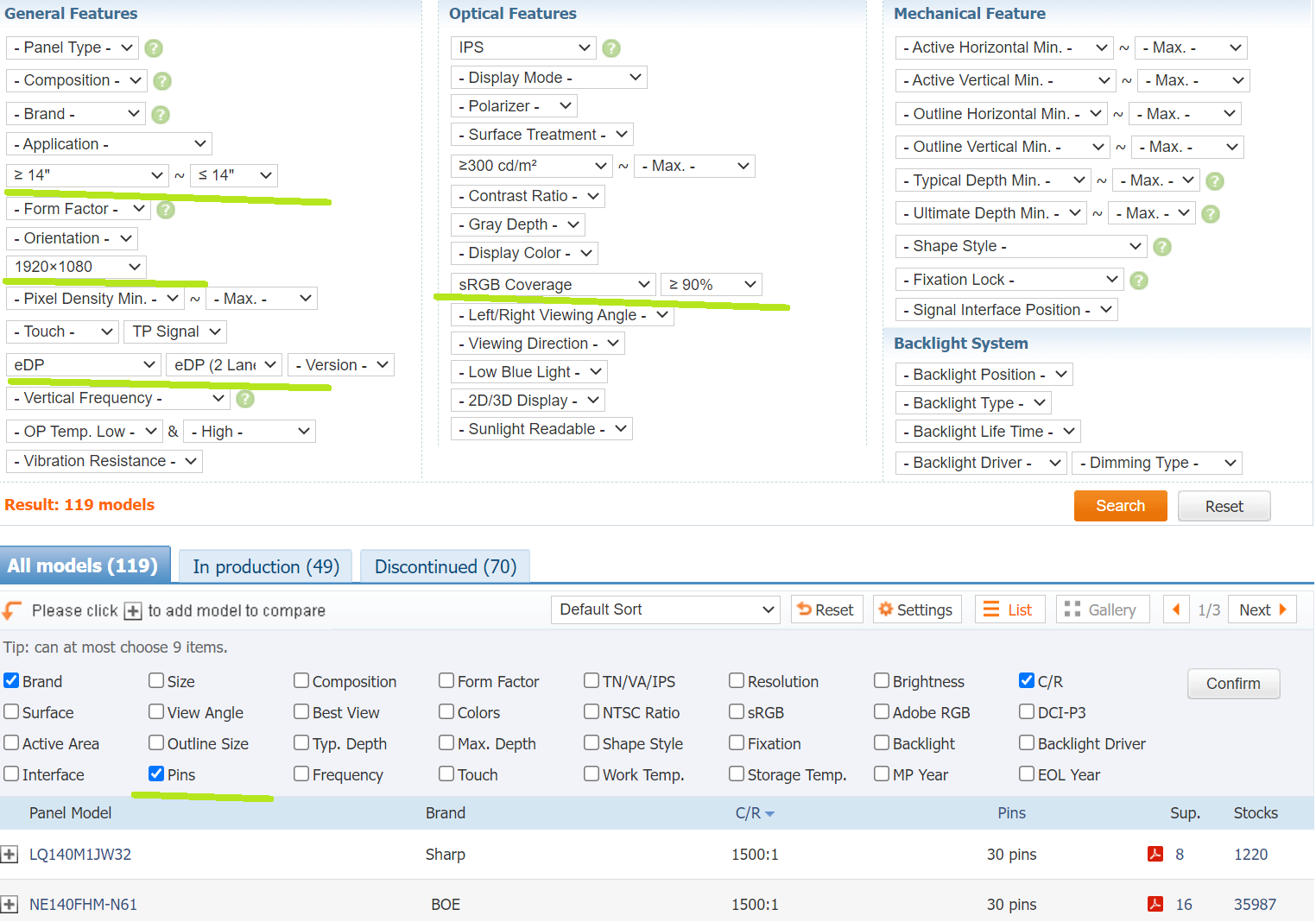

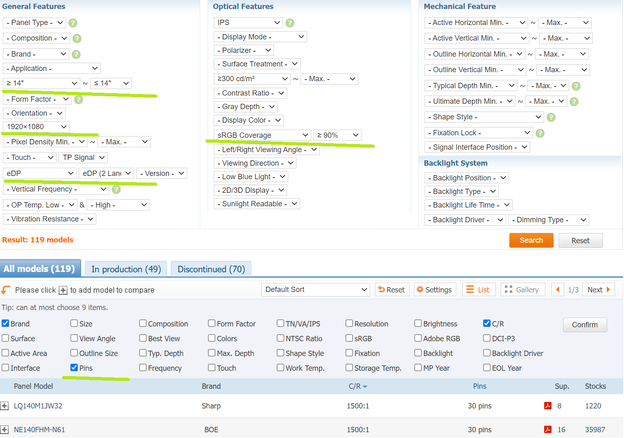

O recurso de pesquisa avançada do Panelook do Panelook nos permitirá encontrar um substituto para esse painel BOE em apenas um minuto. Queremos um painel 1080p de 14 polegadas com brilho de pelo menos 300 nits e com cobertura sRGB de pelo menos 90%. Precisamos que ele tenha uma entrada eDP de 30 pinos localizada na parte direita da placa (desde que o painel esteja virado para o lado oposto ao nosso). Vamos fazer isso:

Aqui está. Várias empresas produzem telas de 14 polegadas de qualidade que usam a interface eDP de 30 pinos e 2 canais. O NE140FHM-N61 por exemplo, tem um brilho declarado de 400 nits, bem como uma taxa de contraste acima da média e cobertura sRGB total. Uma ótima opção, pelo que parece. Tudo o que resta é comprar o painel no eBay ou no AliExpress, instalá-lo e se divertir.

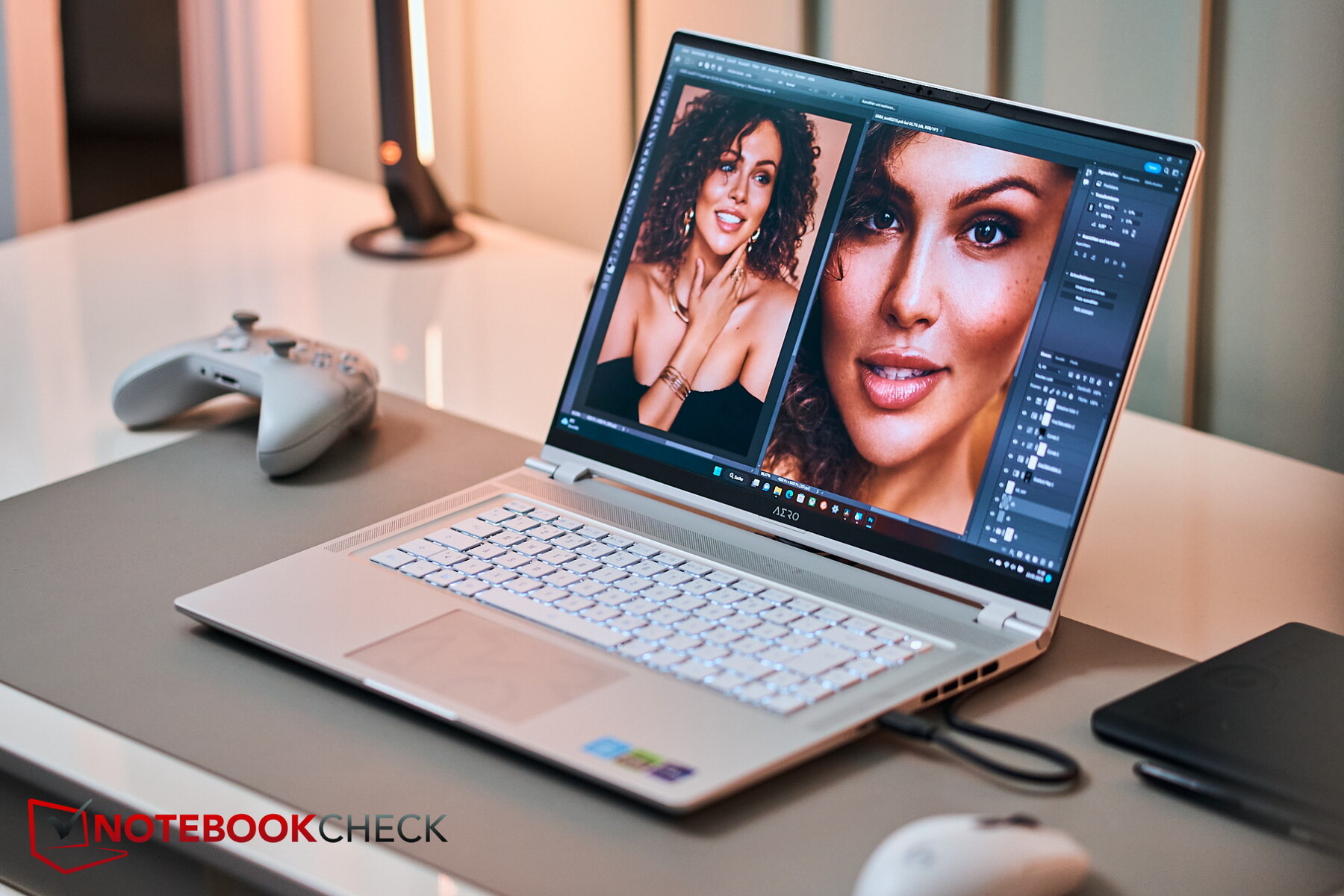

Compre o laptop para jogos/criador Gigabyte AERO de 15,6 polegadas (tela AMOLED 2160p, CPU Intel Core i7-12700H, placa de vídeo para laptop Nvidia GeForce RTX 3070 Ti) na Amazon.in
