Tiny PS5 Redux: Um PlayStation 5 60% menor, de 6 litros, que você mesmo pode montar e que funciona mais frio do que o original
Seguindo a crescente onda de modificações no PlayStation, desde os modelos minimalistas de Devyn Johnston BoxPlates de Devyn Johnston, que dão ao console da Sony um design mais elegante e horizontalao "PS3 Pro" de Zac Builds "PS3 Pro" de Zac Builds, com resfriamento líquido, que faz o overclock do PlayStation 3 de 2006 para rodar o Gran Turismo 6 a 60 FPS, outro criador reformulou o PS5 em algo menor, mais inteligente e acessível aos entusiastas.
O canal do YouTube Not From Concentrate (NFC) revelou o Tiny PS5 Redux - uma versão refinada do projeto viral de fator de forma pequeno que agora foi projetado para os fãs construírem eles mesmos. De acordo com a descrição do vídeo, o Redux é "a versão refinada e simplificada projetada para que o senhor possa finalmente construí-lo", com um guia passo a passo completo disponível na loja da NFC.
Design e construção

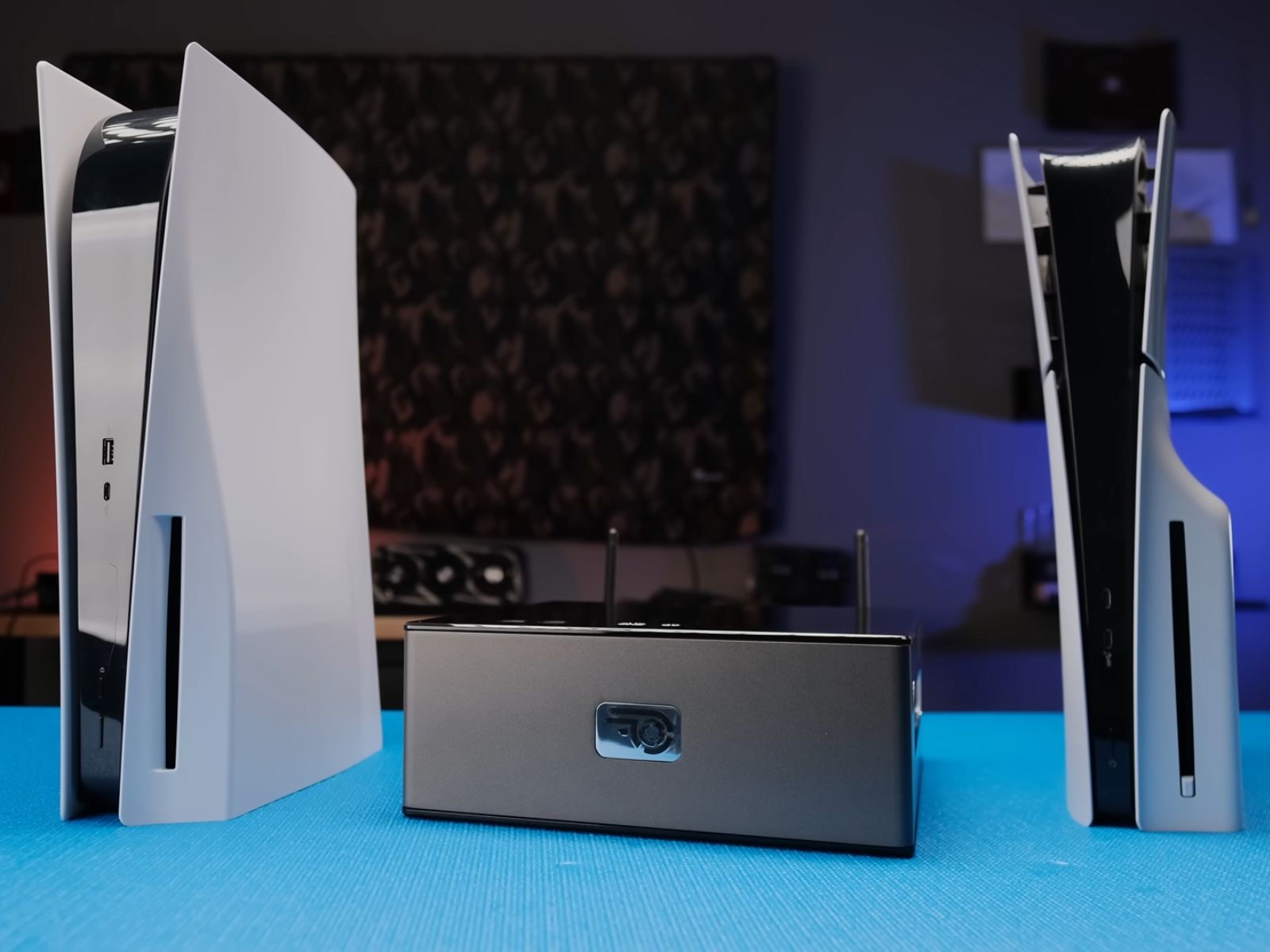

O Tiny PS5 original encolheu o console em cerca de 60%, encaixando-o em um gabinete SkyReach 4 Tiny de 3,3 litros com suportes e resfriamento personalizados impressos em 3D. Ele funcionava alguns graus mais quente do que o original e também sofria de instabilidade na fonte de alimentação. A reconstrução do Redux de 6 litros soluciona esse ponto fraco e melhora a qualidade e a facilidade de manutenção do gabinete.

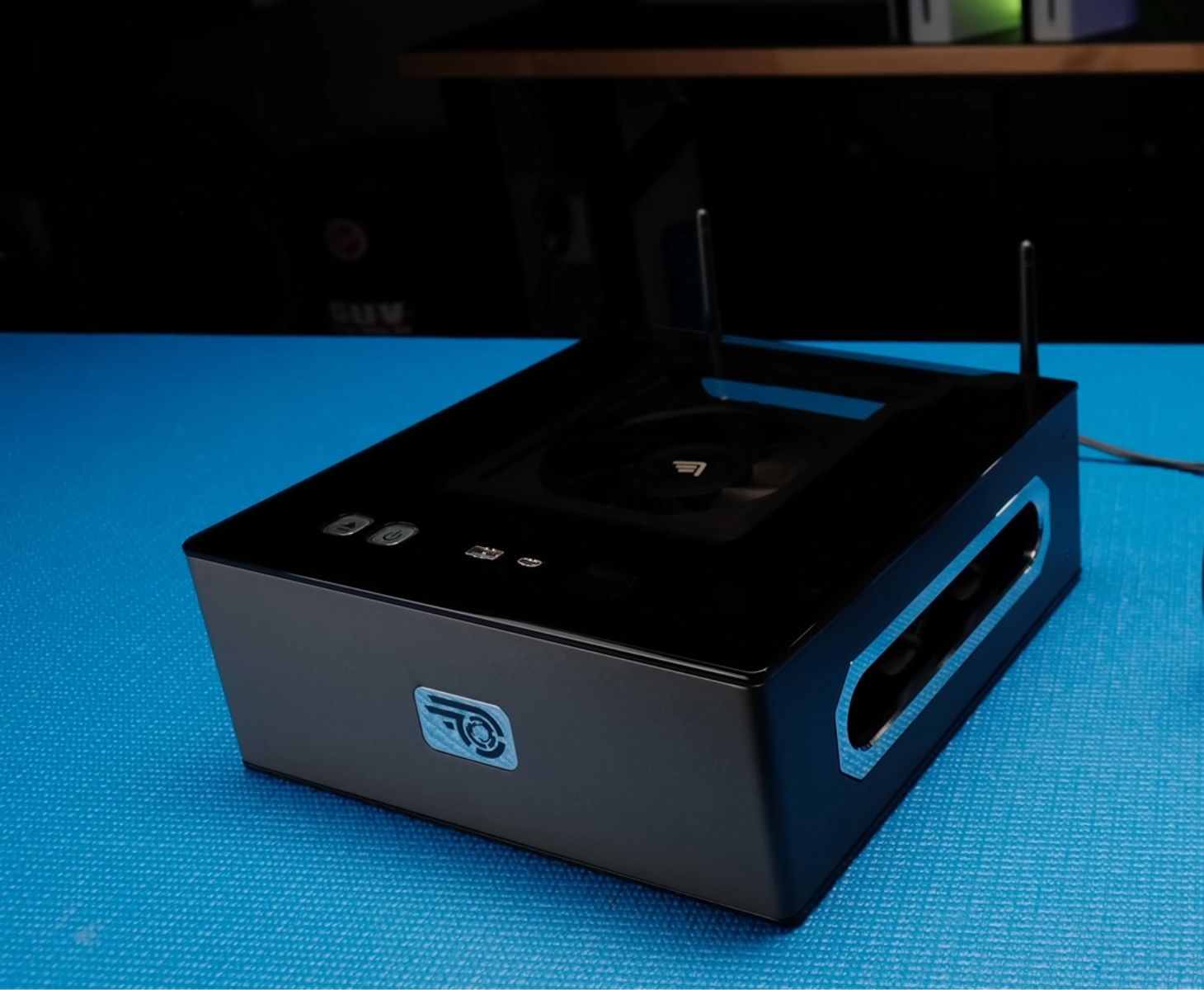

O chassi de alumínio e a moldura envolvente são revestidos com Cerakote para um acabamento industrial fosco, combinados com painéis laterais de acrílico fumê escuro para uma visão interna sutil. A placa superior apresenta aberturas cortadas com precisão para as portas USB e botões de energia e ejeção acionados por mola, fixados magneticamente por quatro ímãs embutidos para acesso rápido para limpeza.
A iluminação é feita de forma discreta: o LED do sistema fica dentro de uma alça de bolso embutida em alumínio polido, difundida por um guia de luz impresso em 3D. A alça também funciona como uma alça de transporte funcional e uma saída de ar direcional.
Desempenho de resfriamento

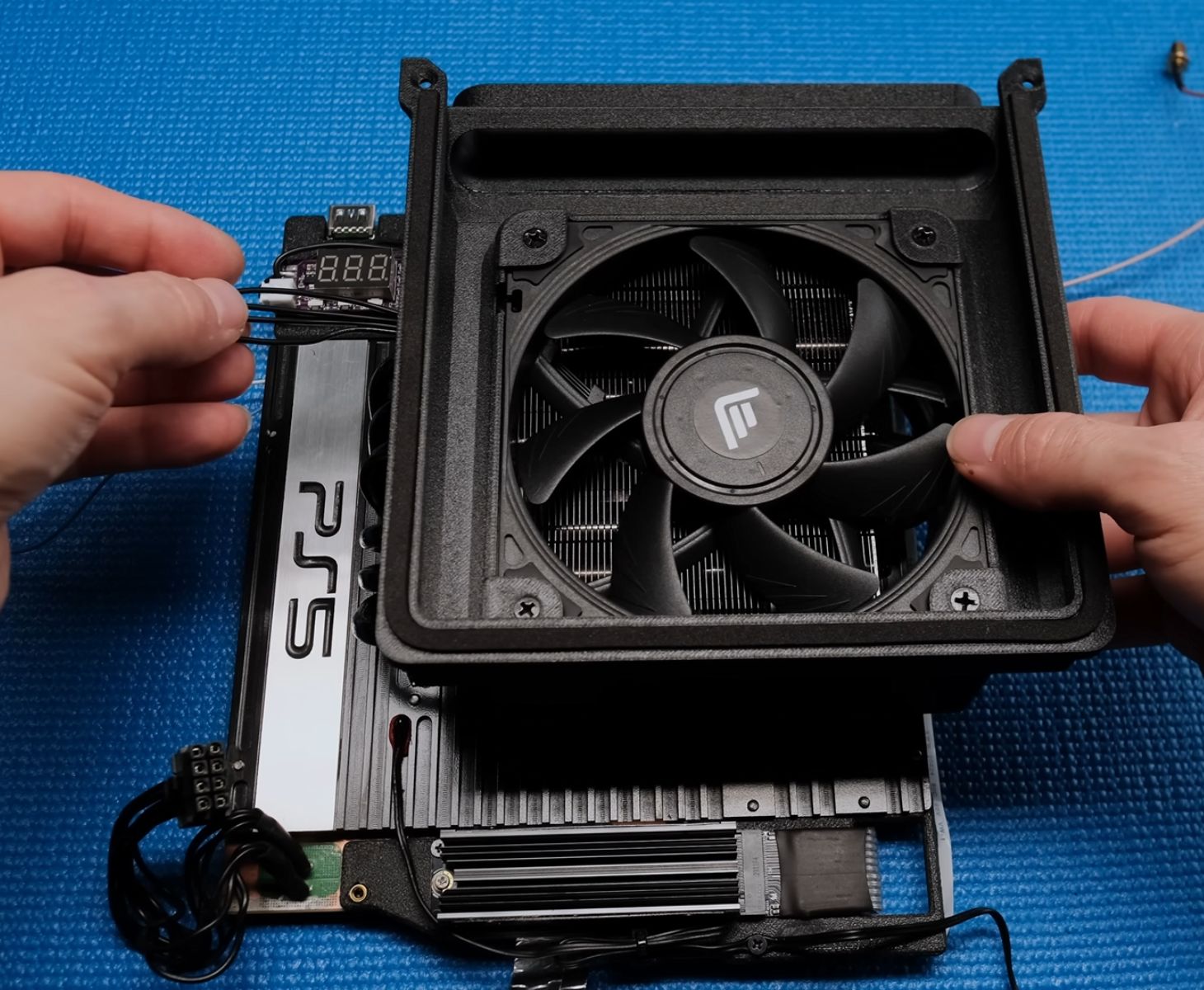

No interior, o senhor manteve as placas originais do dissipador de calor, mas combinou-as com um cooler para CPU Alpenföhn Black Ridge e duas ventoinhas Noctua finas de 120 mm em uma configuração push-pull. Três ventoinhas Noctua de 60 mm ventilam o calor através do escapamento com alça de bolso.
Os testes térmicos no Expedition 33 (qualidade predefinida, desfoque de movimento desligado, granulação de filme desligada) produziram os seguintes resultados:
- Stock PS5: 230 - 235 W de consumo, média de ~59 °C
- Tiny PS5 (construção 2023): 220 - 225 W, ~56 °C
- Versão Redux: < 220 W, média de ~50 °C
O aprimoramento veio de um sistema de entrada completamente reprojetado. O apresentador de vídeo Erick imprimiu em 3D uma nova cobertura com canais de entrada maiores e uma junta de neoprene para evitar a recirculação do ar quente. O fluxo de ar reprojetado reduziu as temperaturas em cerca de 6 °C e eliminou as quedas de quadro causadas anteriormente pela limitação térmica.
Conectividade, armazenamento e transição digital
Como o gabinete de alumínio enfraquecia o desempenho sem fio, a antena Wi-Fi agora é montada internamente sob o painel de acrílico superior, enquanto as antenas Bluetooth externas dobráveis no painel traseiro eliminam o atraso e as quedas de conexão.
O armazenamento também foi significativamente aprimorado. O Tiny PS5 anterior era limitado a unidades M.2 2230 curtas com capacidade de 2 TB, mas a versão Redux integra um cabo de extensão M.2 e um suporte impresso em 3D, abrindo espaço para um SSD 2280 de tamanho normal, mostrado aqui com uma unidade de 4 TB e dissipador de calor dedicado.
A unidade óptica da versão original foi removida em favor de um layout mais limpo, apenas digital. Como o PS5 não pode concluir atualizações de firmware sem detectar uma unidade, o senhor manteve a placa de controle da unidade de disco ligada e conectada dentro do chassi. O console a reconhece como funcional mesmo sem os componentes mecânicos. Uma montagem personalizada impressa em 3D prende a placa atrás da placa-mãe, mantendo a compatibilidade de atualização sem desordem externa.
Para completar a construção, uma base de carregamento do controle redesenhada complementa o tema titânio e preto. Ele reutiliza o sistema de carregamento de pinos magnéticos do NFC, mas acrescenta uma base de placa de aço para aumentar o peso e a estabilidade.
Potência e construção comunitária
O antigo Tiny PS5 tinha um problema recorrente: desligamentos aleatórios durante jogos com gráficos intensos. Os testes térmicos confirmaram que esses desligamentos não eram causados por superaquecimento, mas sim pela fonte de alimentação GaN de 250 W, que tinha dificuldades com os jogos mais recentes que consumiam mais de 230 W. A atualização para uma unidade GaN de 500 W resolveu completamente o problema.
O Redux também é um projeto comunitário, com arquivos de design para o modelo PS5 1215A disponíveis no Patreon da NFC. Os construtores podem encomendar peças de alumínio da SendCutSend, imprimir o restante em 3D e usar um suporte de montagem para o cooler Black Ridge, embora o mod ainda exija uma montagem cuidadosa e algumas habilidades de solda.
O senhor pode assistir a todo o processo de configuração em detalhes abaixo para ver de perto o Tiny PS5.
