A empresa chinesa Prinano entrega a primeira ferramenta nacional de litografia de nanoimpressão

O fabricante chinês de equipamentos Prinano entregou seu primeiro sistema de litografia de nanoimpressão por etapas e repetição PL-SR desenvolvido pela própria empresa a um cliente doméstico focado em processos especiais. Ele está posicionado para a produção real de chips após testes do lado do cliente e faz da Prinano apenas a segunda empresa, depois da Canon, a colocar uma ferramenta de nanoimpressão com um cliente.

De acordo com os materiais fornecidos, a PL-SR suporta larguras de linha abaixo de dez nanômetros. A FPA-1200NZ2C da Canon atinge cerca de 14 nanômetros de largura de linha. Ele é promovido para possibilitar chips de classe de cinco nanômetros, mas os documentos advertem que o resultado da Prinano não significa que o PL-SR possa fabricar lógica avançada em um nó de cinco nanômetros.

O apelo da nanoimpressão aqui é simples: ela evita as fontes de luz ultravioleta extrema usadas na litografia EUV comercial, reduzindo o uso de energia e o custo do equipamento. A contrapartida é o rendimento e a flexibilidade. A nanoimpressão continua sendo mais lenta do que a litografia óptica convencional e não é adequada para processos lógicos complexos com padrões intrincados e avançados.

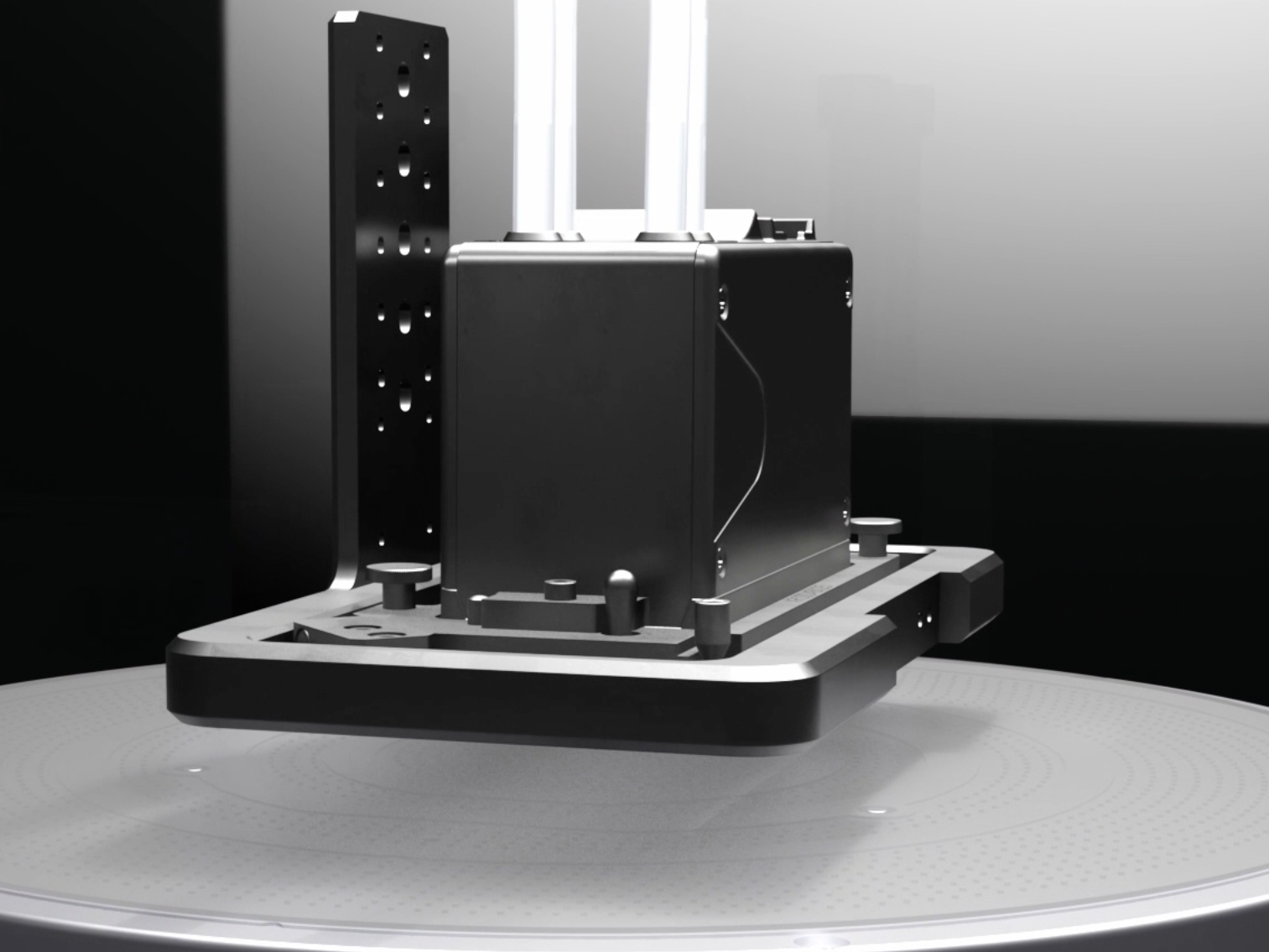

A máquina da Prinano padroniza os wafers pressionando um molde de quartzo rígido, gravado com circuitos em nanoescala, em uma fina camada de resistência depositada por jato de tinta. O módulo de jato de tinta do sistema mede dinamicamente o volume da gota para manter a camada residual fina (menos de dez nanômetros com menos de dois nanômetros de variação) e, em seguida, cura o padrão para a gravação subsequente. A ferramenta lida com wafers de 300 mm, alinha o molde e o wafer com tolerâncias finas e imprime cada campo sequencialmente com costura para cobrir todo o wafer. Ela também suporta junções uniformes de modelos de 20 mm x 20 mm até 300 mm x 300 mm.

Um mecanismo proprietário de controle de perfil de molde visa compensar as incompatibilidades de curvatura entre molde e wafer, permitindo a transferência de recursos com proporções acima de sete para um e, ao mesmo tempo, limitando a distorção, uma preocupação prática importante para o rendimento e a variabilidade do dispositivo. Após a impressão, a resistência serve como máscara para gravar as estruturas finais.

A validação inicial tem como alvo aplicações com padrões regulares e repetitivos: Flash NAND, microdisplays baseados em silício, fotônica de silício e embalagens avançadas. Esses domínios se beneficiam do passo fino da tecnologia e da costura campo a campo sem exigir a diversidade de padrões típica de CPUs e GPUs. O material também apresenta a nanoimpressão doméstica como uma forma de os fabricantes de memória chineses reduzirem a dependência de ferramentas estrangeiras e competirem com mais eficiência contra fornecedores estabelecidos.
