Esta câmera ultracompacta DIY usa um sensor óptico de mouse e tem peças impressas em 3D

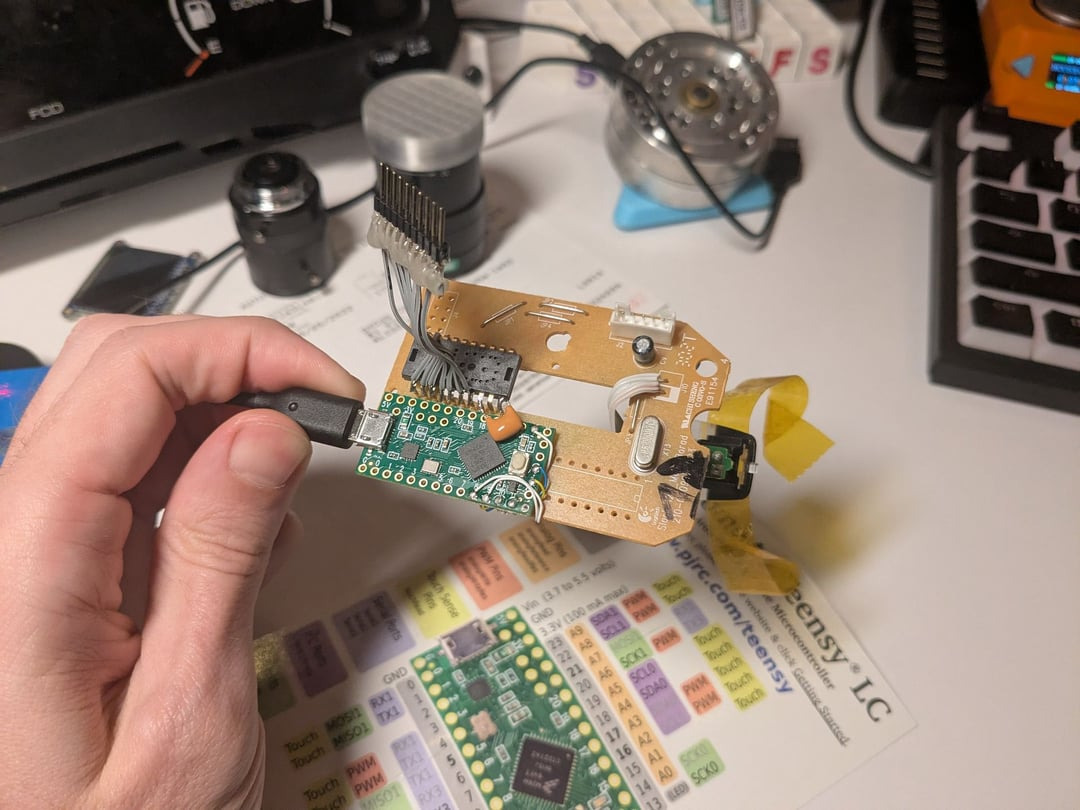

Um fabricante de bricolagem construiu uma câmera digital de baixa resolução usando o sensor ADNS-3090 de um mouse óptico antigo, uma caixa impressa em 3D e peças prontas para uso. Publicado nos sites r/3Dprinting e r/electronics o dispositivo apresenta um sensor em escala de cinza de 30x30 pixels com 64 opções de cores e inclui vários modos de captura: simples, duplo, quádruplo, panorâmico "smear" e um modo especial de desenho com o mouse. As fotos podem ser visualizadas em um visor embutido, com capacidade para 48 imagens e suporte para transferência serial de fotos para um computador.

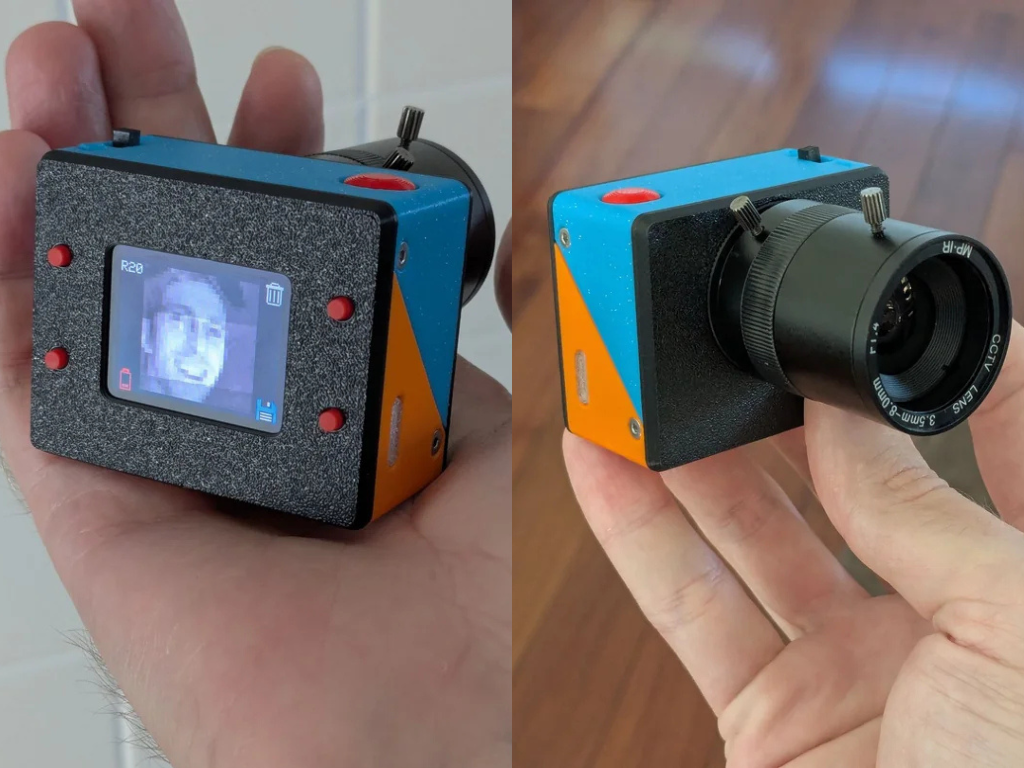

A câmera finalizada é muito compacta, mas repleta de componentes, com uma FRAM de 32kB, suporte a scripts Python para despejos, várias configurações de exposição com bloqueio automático e uma bateria que oferece algumas horas de uso, o que é bastante impressionante considerando o formato. O criador acrescentou especificamente que o panorama é um recurso importante: ele executa uma "varredura" de coluna vertical para imagens alongadas. A maior parte da construção é soldada à mão devido às restrições de espaço apertado dentro do invólucro impresso em 3D de duas partes.

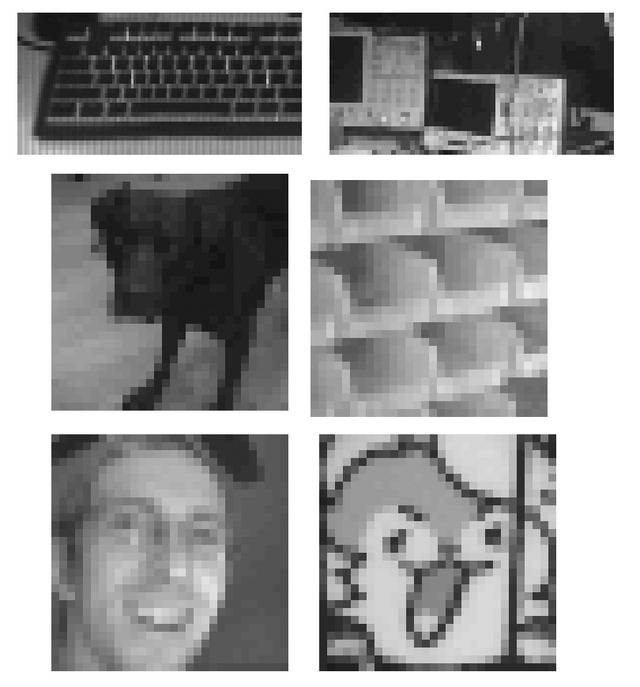

A documentação do projeto é extremamente transparente em relação às limitações técnicas e ao resultado: a saída do sensor é de baixa resolução, como esperado, mas útil para imagens reconhecíveis, especialmente com várias paletas de cores e efeitos temporais. O modo "draw" (desenhar) aproveita o uso pretendido do sensor do mouse, permitindo que os usuários desenhem diretamente na tela. A câmera também é bloqueada e desbloqueada automaticamente para sequências de várias fotos, o que resulta em um dispositivo mais capaz do que as construções típicas de sucata eletrônica. De acordo com o autor, a experiência geral é bastante comparável à clássica câmera do Game Boy https://en.wikipedia.org/wiki/Game_Boy_Camera. Eles acrescentaram que, embora a última tenha uma resolução mais alta, essa construção DIY oferece ao senhor mais profundidade de cor e configurações de disparo flexíveis para fotografia experimental.
