Protótipo de 2013 da Valve Steam Box mescla HDMI com DisplayPort

o protótipo da Steam Box Xi3 de 2013 tinha uma porta de saída de tela interessante (Fonte da imagem: Bringus Studios [Editado])

Embora a Valve não tenha levado adiante o protótipo da Steam Box da Xi3, a empresa de hardware começou a vender o console de jogos com seu próprio nome. O mesmo mini PC de 2013 chegou às mãos do senhor, o YouTuber Bringus Studios. Com a ajuda de um ex-funcionário da Xi3, a Bringus descobriu algo interessante sobre uma das portas de saída de tela. Ela pode aceitar e funcionar com cabos DisplayPort e HDMI.

Abid Ahsan Shanto (traduzido por Ninh Duy), Published 03/13/2024 🇺🇸 🇨🇳 ...

Gaming Mini PC Console

O esquecido Xi3, que foi revelado pela primeira vez em 2013 e foi um dos primeiros protótipos da Valve Steam Box, foi testado por um YouTube chamado Bringus Studios. Embora o console de jogos esteja ultrapassado, ele se saiu muito bem em um bom número de títulos clássicos. O mini PC tinha até um design modular interessante, que prometia oferecer atualizações fáceis.

No entanto, parece que essas não foram as únicas coisas interessantes sobre o mini PC para jogos Xi3 (GEEKOM A7, atualmente por US$ 699 na Amazon). Depois que o primeiro vídeo foi publicado, um ex-funcionário da empresa entrou no Discord do Bringus Studio e esclareceu a porta DisplayPort/HDMI do console para jogos.

A princípio, acreditava-se que a porta híbrida era um DisplayPort (DP) compatível com pinos que também podia enviar sinais HDMI, permitindo o uso de conversores passivos https://www.hdmi.org/spec/passive. No entanto, como apontou o ex-funcionário da Xi3, o senhor pode simplesmente conectar HDMI e DP na porta porque ela foi projetada para acomodar ambos.

Mas isso não é tudo. O BIOS tem uma opção que permite que o Valve Steam Box detecte automaticamente qual cabo está conectado à porta. O senhor também pode ajustar o BIOS do mini PC para que ele funcione como uma porta DP-only ou HDMI-only.

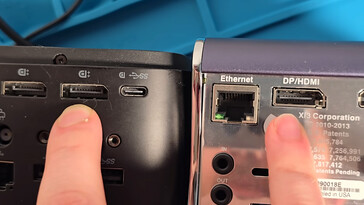

Nesse sentido, não é possível simplesmente conectar um cabo HDMI a uma porta DisplayPort comum, e é por isso que a porta híbrida do console de jogos Xi3 precisou de algumas modificações físicas. Em comparação com as portas DP padrão, a porta híbrida no protótipo da Steam Box não tem uma configuração de pinos em forma de U. Em vez disso, os pinos têm uma configuração linear sem guias de chave, permitindo que a porta híbrida aceite ambos os plugues.

O que é ainda mais interessante é que o plugue HDMI fica firme na porta de saída do monitor híbrido do protótipo do console de jogos Steam Box. Tudo isso significa que os usuários não precisariam se preocupar com qual cabo vai em qual porta. Infelizmente, a mesma porta híbrida não está presente nas máquinas modernas, provavelmente devido à rígida política de licenciamento do HDMI. O senhor pode conferir as imagens e o vídeo anexados abaixo para saber mais sobre a porta.
