Nick Gillard revela o pico-mac-nano: um Macintosh Classic de 62 mm de altura construído com uma placa WaveShare Pico Zero Raspberry Pi

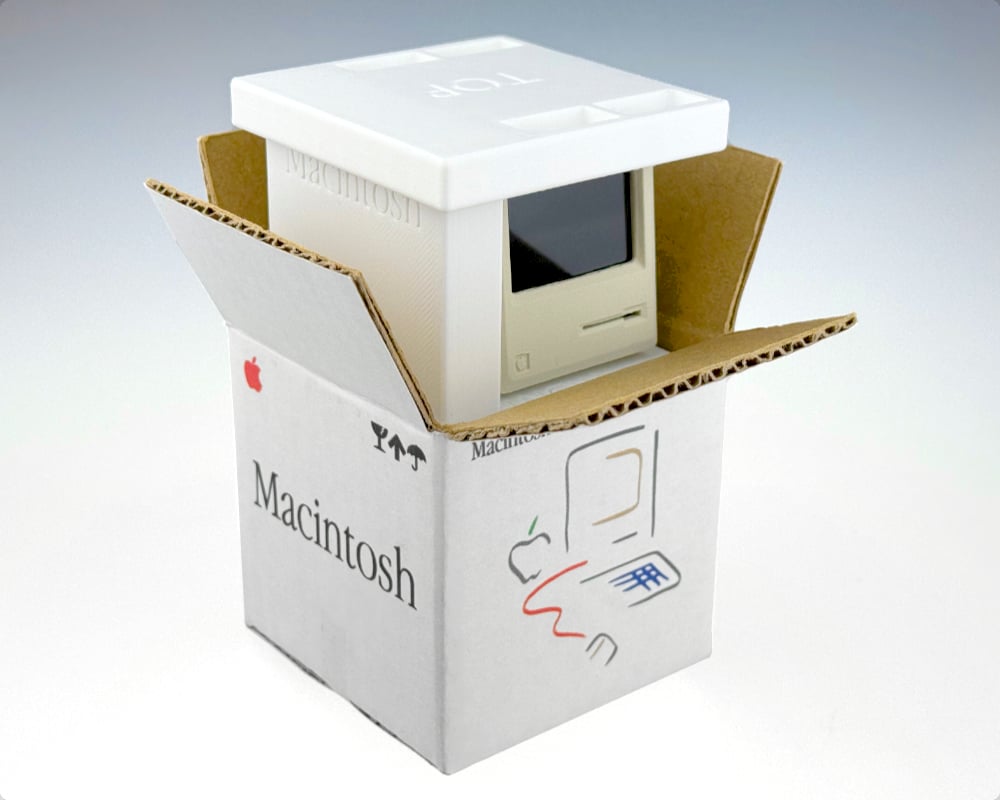

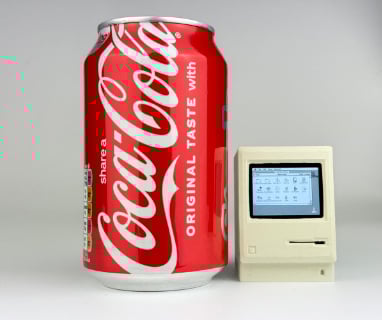

Nick Gillard revelou um dos menores Macintosh Classics em funcionamento do mundo, com apenas 62 mm de altura. O projeto aproveita o minúsculo WaveShare Pico Zero Raspberry Pi board executando uma versão modificada do do emulador de Macintosh 128K pico-mac. O pico-mac-nano totalmente montado pode ser adquirido na 1-bit rainbow store por £56 (~$75). Uma edição de colecionador em caixa pode ser adquirida por £78 (~$105).

A emulação do Macintosh existe há décadas e usuários ávidos executam o sistema operacional e os aplicativos em desktops e tablets, geralmente usando os métodos do Hackintosh métodos. Curiosamente, os únicos Macs com tela sensível ao toque disponíveis atualmente são tablets PC que executam o macOS. O projeto pico-mac emula o Mac Classic original de 128K em placas Raspberry Pi.

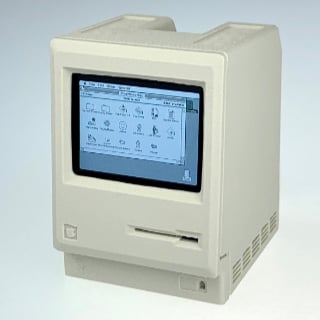

Para criar o pico-mac-nano, o Sr. Gillard recorreu a vários hacks e mods para encaixar os componentes funcionais no diminuto gabinete impresso em 3D. O primeiro foi contornar a limitação do hardware de girar o buffer do quadro da tela para caber na tela LCD de 2 polegadas de 480 x 640 pixels. A resolução nativa da tela do Mac de 512 x 342 pixels não pôde funcionar devido à largura de banda de processamento limitada, portanto o emulador pico-nano foi modificado para produzir 480 x 342 pixels, o que funcionou perfeitamente.

O painel LCD usado recebe uma entrada RGB de 5 bits para vermelho, 6 bits para verde e 5 bits para azul, mas o total de 16 bits excede novamente a largura de banda disponível do hardware. A solução alternativa foi definir os dois bits mais significativos de cada canal de cor, reduzindo significativamente o total de bits necessários para acionar o painel.

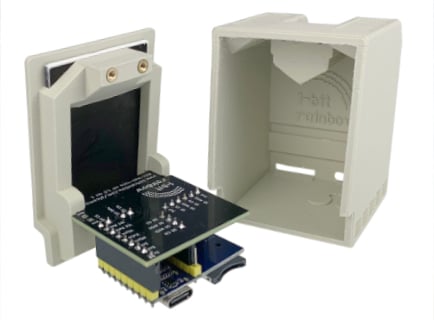

O gabinete e a PCB de interface personalizada foram impressos em 3D, permitindo a fácil conexão do LCD à placa Raspberry Pi. A porta USB-C voltada para a parte traseira da placa aceita energia e se conecta ao teclado e ao mouse externos por meio do uso de um cabo divisor USB-C. O emulador pico-mac modificado é executado a partir do cartão microSD voltado para a parte traseira.
