Vazamento maciço do Nintendo Switch 2 revela especificações de CPU/GPU e emula o desempenho no mundo real

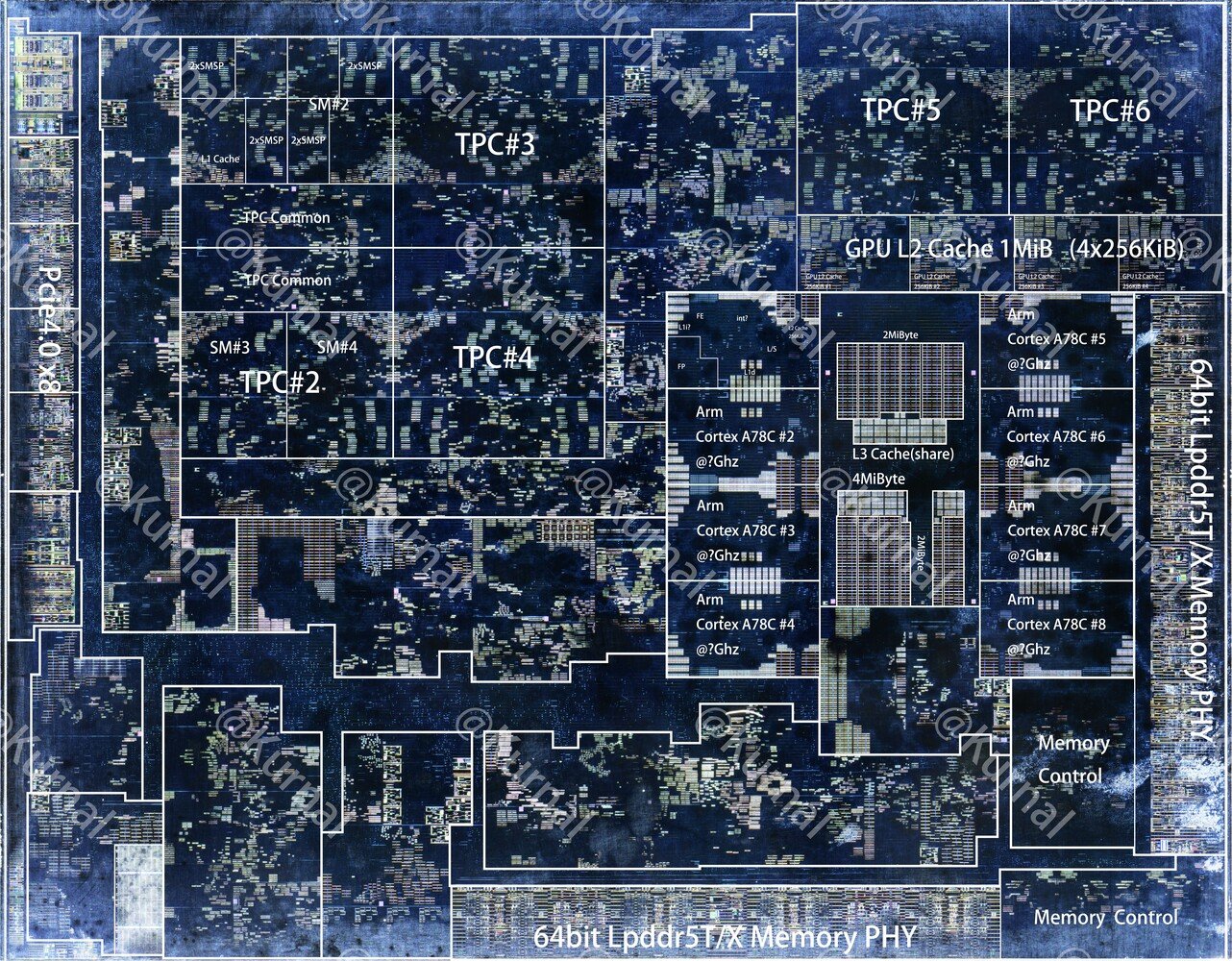

Kurnalsalts, um conhecido especialista em desmontagem de semicondutoresagora nos mostrou o que alimentou o Nintendo Switch 2. Temos um die shot detalhado que nos mostra o que faz seu chip Tegra T239 funcionar. Ele tem uma área de matriz de 207 mm2, o que o torna quase duas vezes maior que o chip da Nvidia encontrado no Nintendo Switch original. E, ao contrário do que informamos anteriormente, ele não apresenta uma CPU tri-cluster com um núcleo Cortex-X1 principal.
Em vez disso, ele tem oito núcleos Cortex-A78c trabalhando em conjunto. Sua velocidade máxima de clock é desconhecida até o momento. Para a GPU, ele usa uma SKU Ampere da Nvidia, com 1.536 núcleos CUDA distribuídos em 6 TPCs. Ela é fabricada no nó 8N da Samsung, o mesmo usado para fabricar as GPUs Ampere. Isso efetivamente desmente as alegações anteriores de que o T239 do Switch 2 é uma versão de 5 nm com corte de matriz.

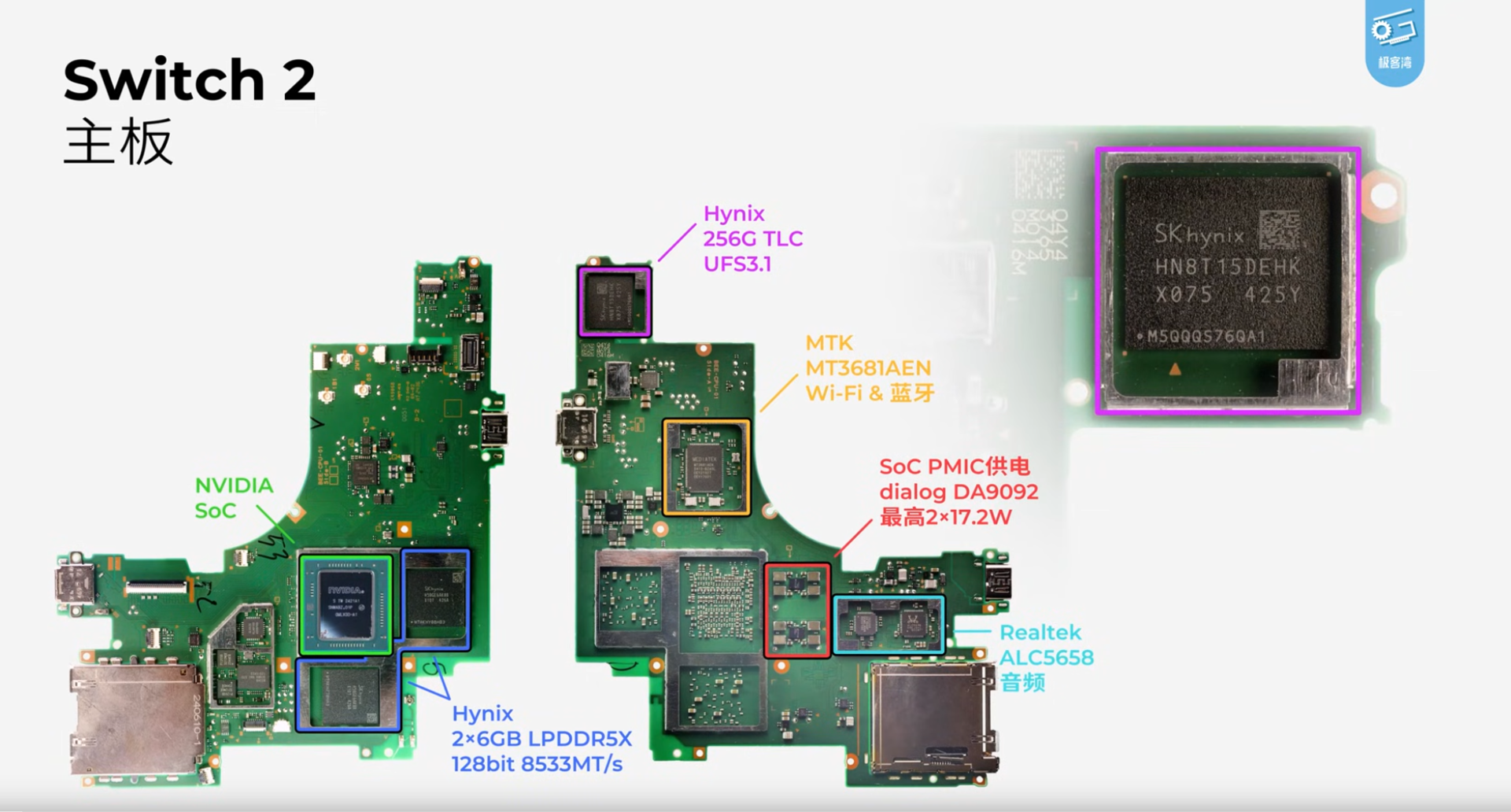

Geekerwan também desmontou a placa-mãe do Nintendo Switch 2 para revelar suas partes importantes. Para começar, ela possui dois módulos LPDDR5X-8.533 de 6 GB da SK Hynix, mas o console não os executará em velocidade máxima. Seus outros componentes incluem um módulo UFS 3.1 de 256 GB da SK Hynix, uma antena Wi-Fi da MediaTek e um chip de áudio da RealTek.
Como o Switch 2 ainda não foi lançado, é difícil dizer como ele se comporta no mundo real. O Geekerwan tentou emulá-lo fazendo um underclock de uma GeForce RTX 2050 e descobriu que os resultados estavam de acordo com os números de desempenho observados anteriormente. Por exemplo, Cyberpunk 2077 rodou a 40 FPS ish com o modo de desempenho DLSS.

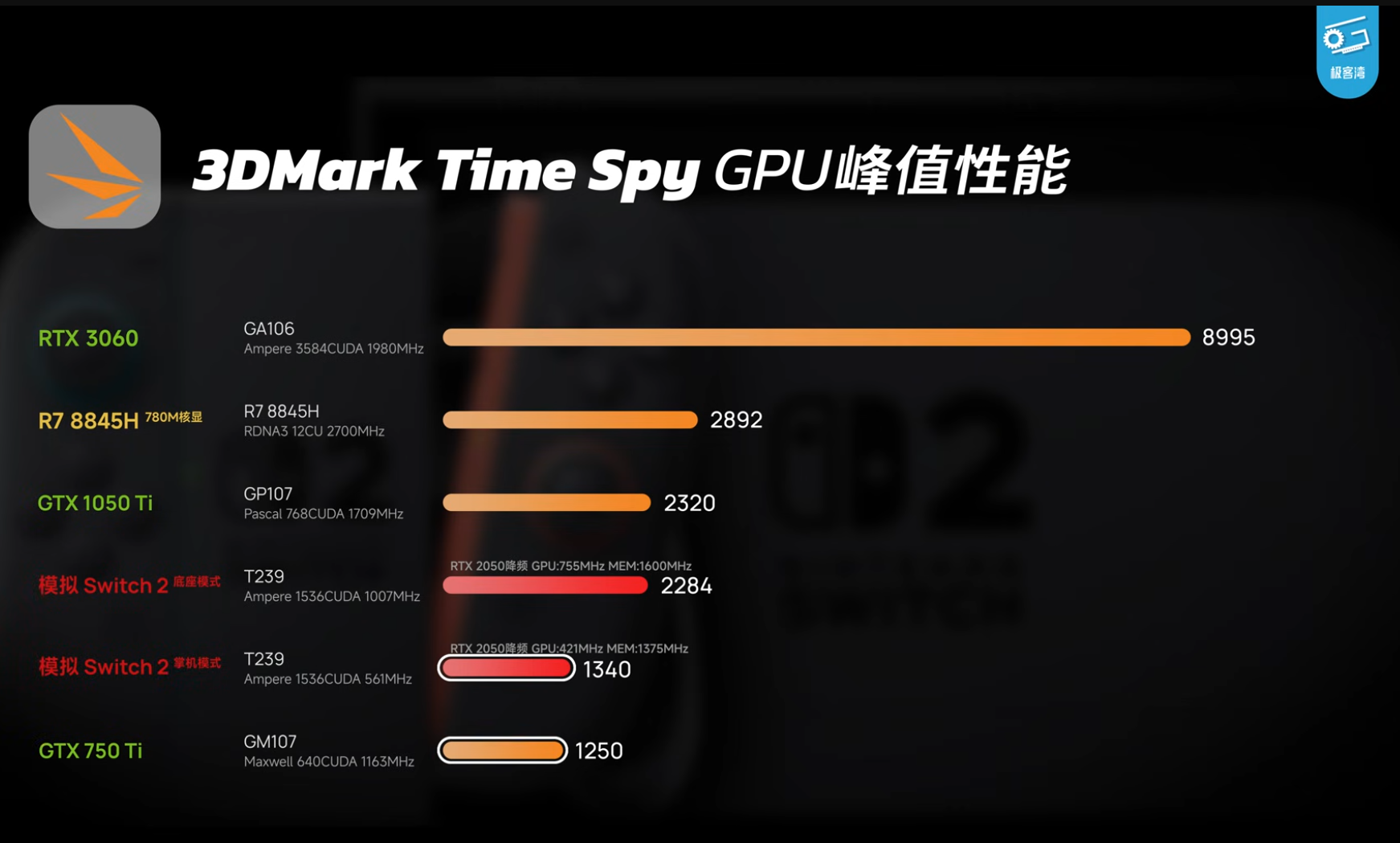

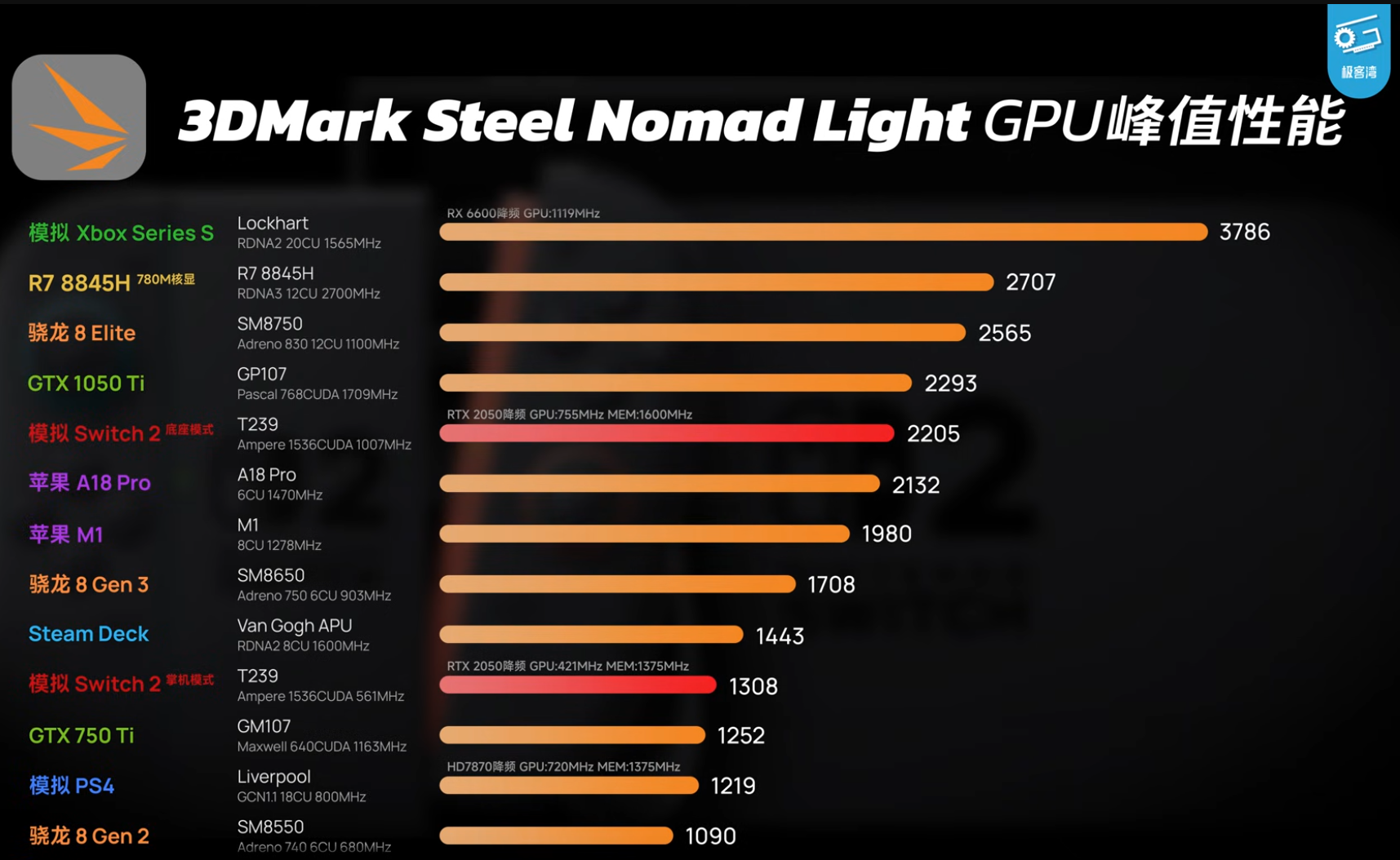

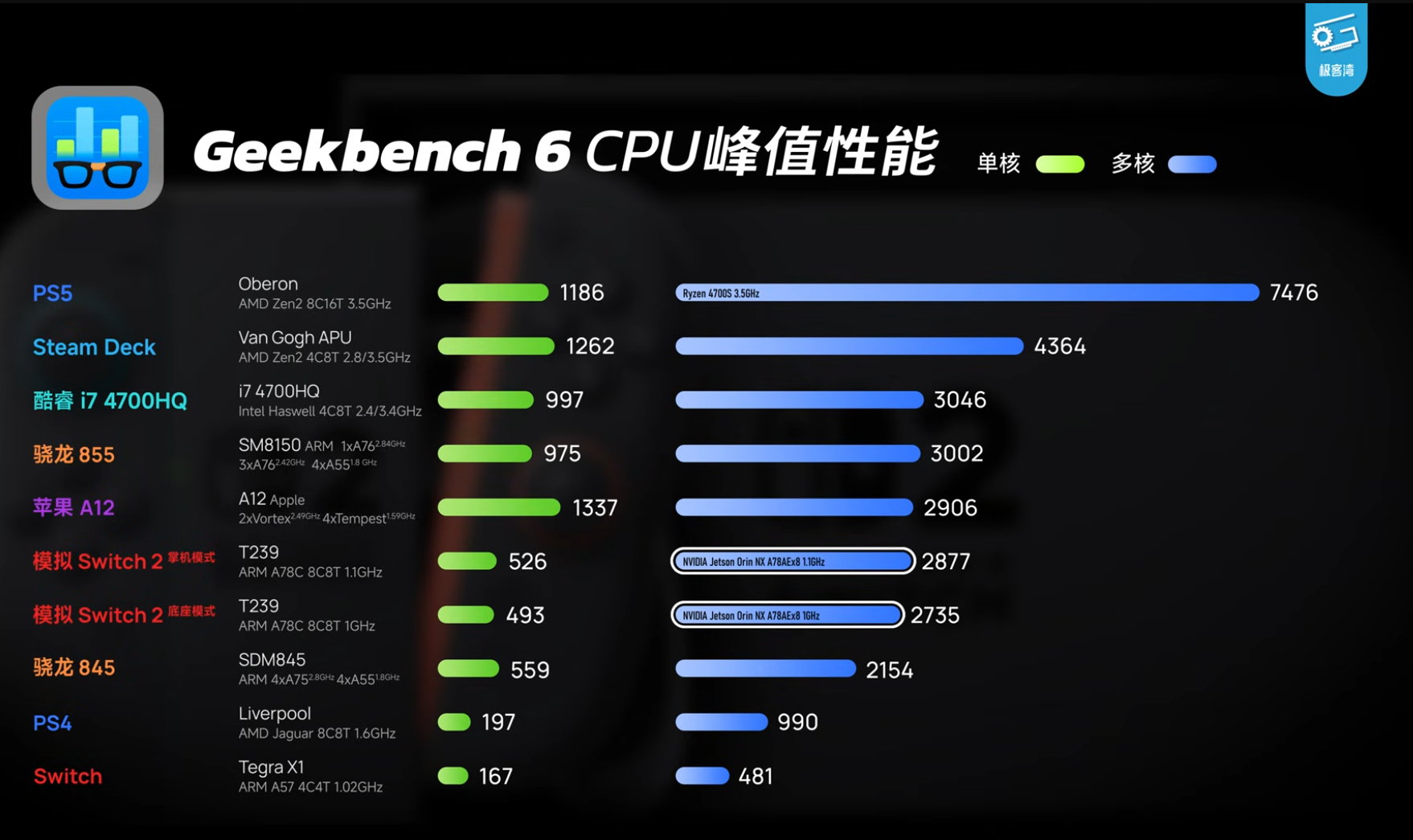

Em benchmarks sintéticos, a GPU do Nintendo Switch 2 tem o mesmo desempenho de uma GeForce GTX 750 Ti dos anos anteriores. No que diz respeito à CPU, ela se equipara a um Apple A12 de seis gerações. Obviamente, os testes foram realizados em peças de hardware totalmente diferentes e não no Switch 2 real.
