Samsung lança formalmente a produção de chips de 3nm em uma fábrica sul-coreana

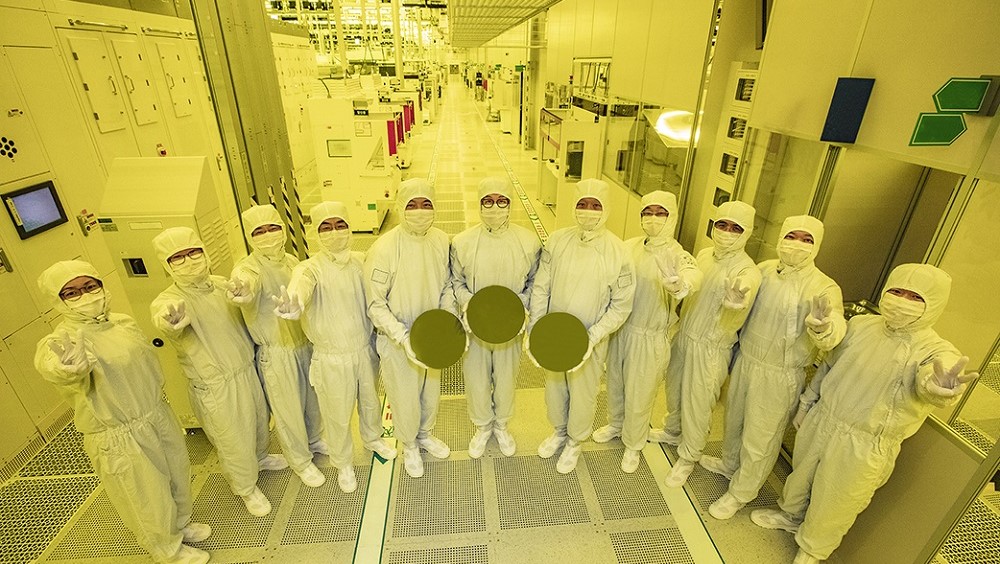

A Samsung Foundry and Electronics execs mostra os primeiros wafers de 3nm. (Fonte: Samsung)

A Samsung anunciou que começou com sucesso o processo de fabricação de seus chips inaugurais de uma arquitetura de 3 nanômetros (3nm), projetada para se tornar a vanguarda do poder de processamento do consumidor em 2023. O OEM já afirma que seu primeiro gerador de silício de 3nm é capaz de um desempenho que melhorou mais de 20% em comparação com o de seu predecessor de 5nm, com um aumento de ~50% na eficiência de energia, além disso.

Deirdre O'Donnell, Published 07/02/2022 🇺🇸 🇳🇱 ...

Android AI Business Launch Laptop / Notebook Smartphone Tablet Workstation Desktop

Samsung finalmente deu o salto para a 3nm oficiala empresa, que afirma ter produzido com sucesso as primeiras pastilhas para chips desta arquitetura de próxima geração no campus Hwaseong de sua divisão de Eletrônica, na Coréia do Sul 3nm é amplamente tocado como a atualização natural para os processadores mais recentes, como o Apple A15 Biônica ou Qualcomm Snapdragon 8 Gen 1.

O avanço da Samsung a coloca à frente na corrida para a produção em massa em escala real de 3nm, à frente de seu rival TSMC. O OEM agora também confirmou https://news.samsung.com/global/samsung-begins-chip-production-using-3nm-process-technology-with-gaa-architecture que isso será feito com base em sua própria MBCFETuma versão patenteada do transístor de efeito de campo de porta de entrada (GAAFET).

Os MBCFETs são produzidos utilizando a "nanosheet"técnica de processo, que, de acordo com Samsungo resultado é um produto final com uma área de superfície reduzida em 16% em comparação com uma contrapartida de 5nm até o momento. Esta estatística pode fixar 3nm para aumentar rendimentosno entanto, clientes e usuários reais podem estar ainda mais interessados em reclamações iniciais de desempenho que poderia ser até 23% maior do que o nó mais antigo, enquanto utiliza até 45% menos energia

Isto é apenas para a primeira geração de 3nm, além disso, com a Samsung também projetando agora ganhos de desempenho e eficiência energética de +35% e +50% respectivamente, enquanto diminui ainda mais sua área de superfície para 35% a menos em comparação com 5nm

Apesar destas vantagens potenciais, o OEM reconhece que a atualização para 3nm pode tornar o projeto e integração final do chip ainda mais difícil e complicado para seus clientes potenciais

Para este fim, a empresa implementou o Samsung Advanced Foundry Ecosystem (SAFE), uma solução de infra-estrutura desenvolvida ao lado de parceiros tais como Synopsyssiemens, Siemens, Cadência e Ansys para dar os últimos passos para colocar no mercado os futuros dispositivos baseados em 3nm.
