chassi de carro RC impresso em 3D: Fabricantes desenvolvem projeto modular para uso diário
Seis meses de desenvolvimento: De um protótipo frágil a um chassi de rc durável

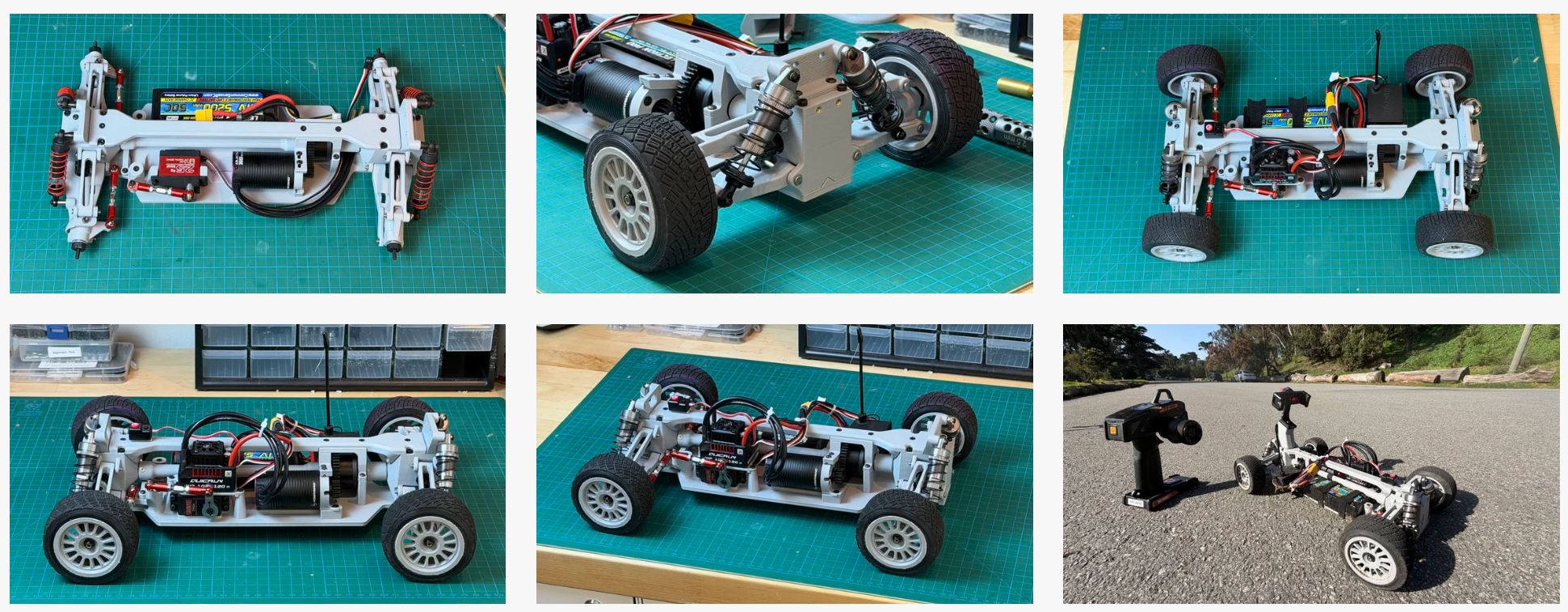

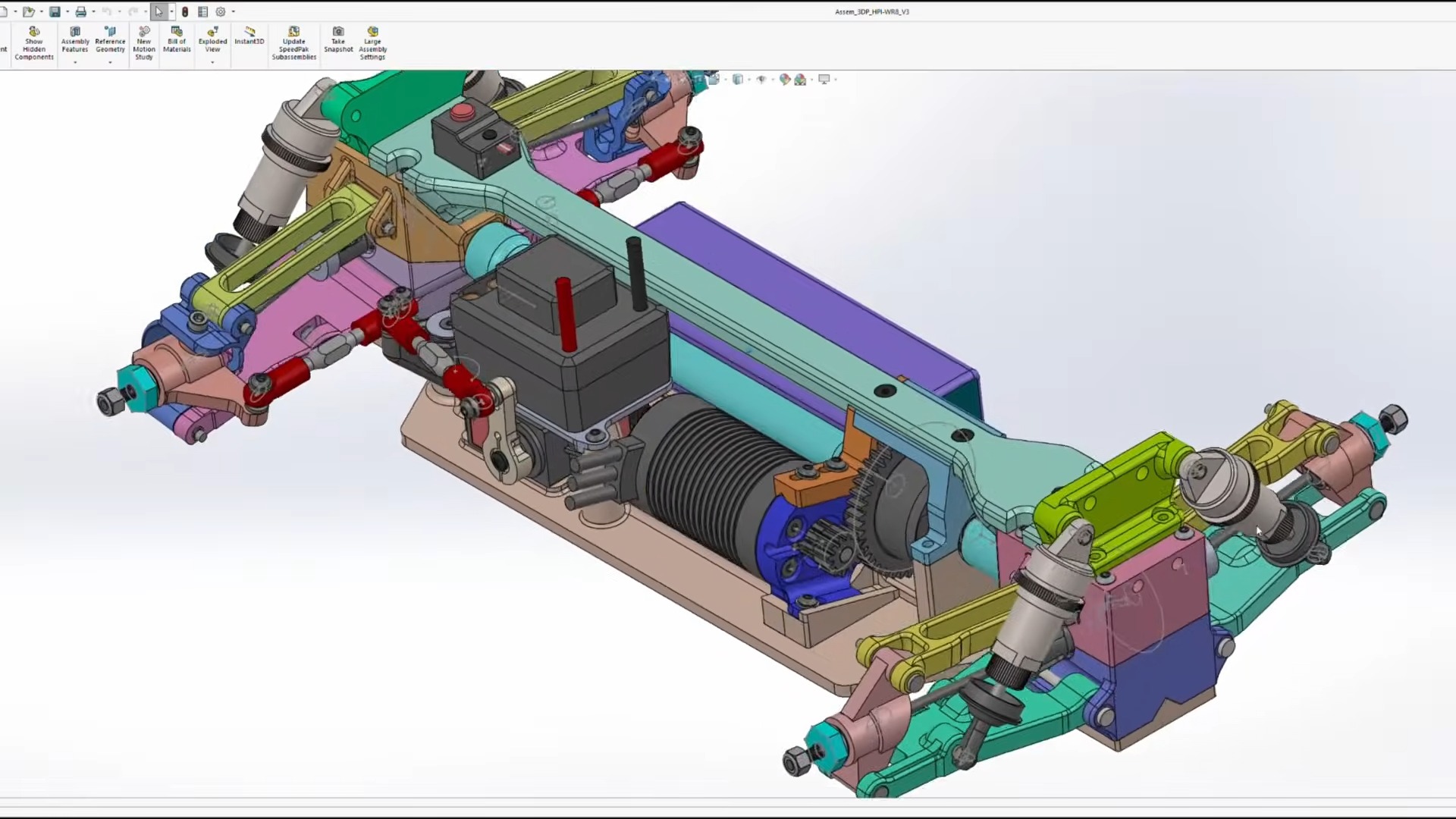

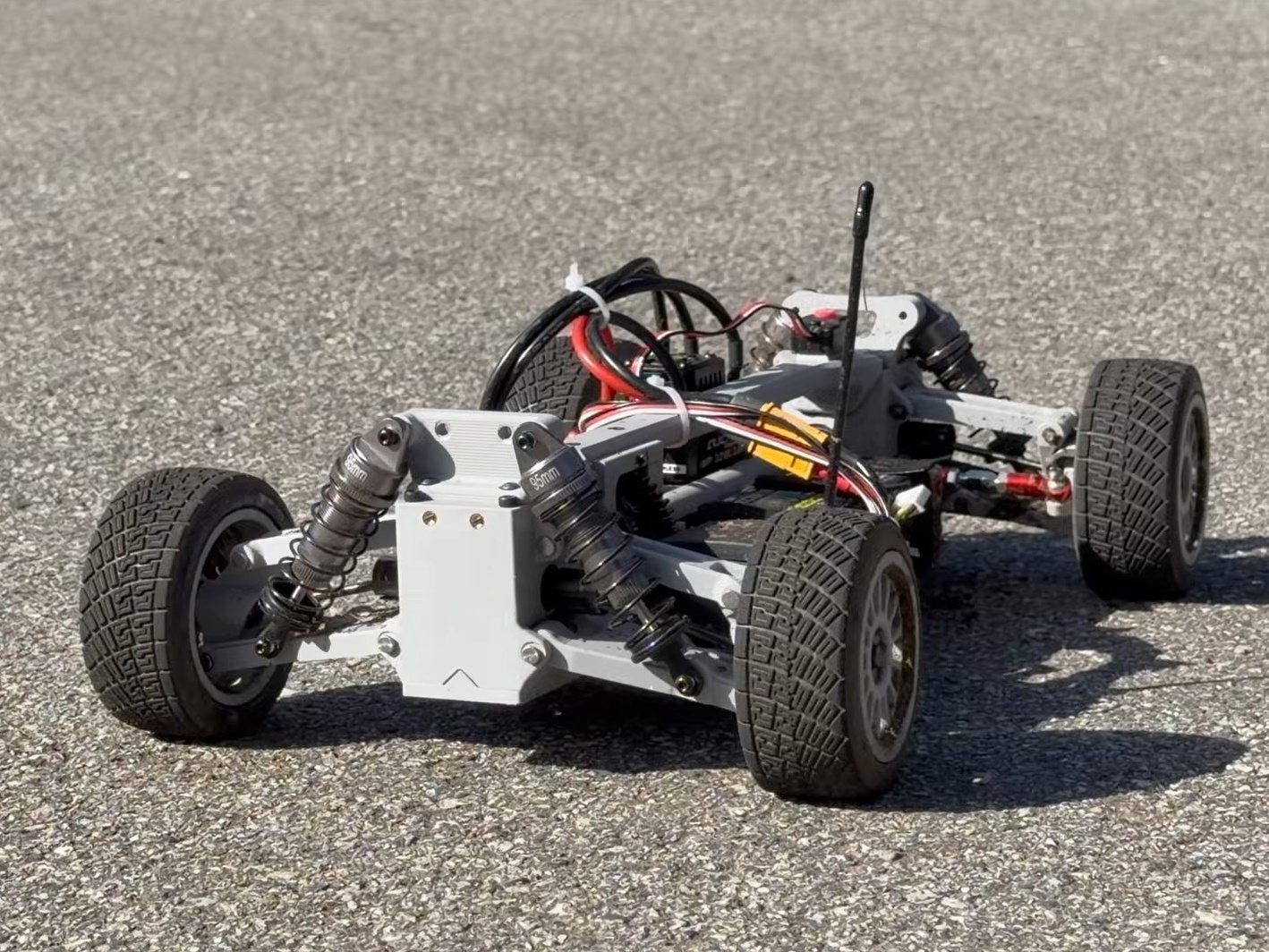

O coletivo de criadores curv lab passou seis meses desenvolvendo um chassi totalmente imprimível em 3D para carros de RC. Os primeiros protótipos rapidamente expuseram os pontos fracos: os componentes do trem de força falharam sob carga, a geometria da suspensão foi mal projetada e algumas peças chegaram a quebrar durante os primeiros testes de funcionamento. Esses contratempos acabaram impulsionando as próximas iterações. O resultado é um chassi RC imprimível muito mais durável, capaz de suportar testes no mundo real.
Design modular: Substitua peças quebradas em vez de reimprimir tudo
Outro recurso de destaque é que partes do sistema podem ser reparadas facilmente. Um bom exemplo são os suportes de suspensão, que podem ser substituídos sem a necessidade de reimprimir todo o chassi. Isso facilita a experimentação de diferentes configurações de amortecedores. Os usuários também podem imprimir e anexar seus próprios designs personalizados.
PETG como material de escolha
A equipe escolheu o PETG como material principal, um plástico que oferece um bom equilíbrio entre resistência e flexibilidade, além de ser fácil de imprimir. Alguns componentes expostos a tensões mais altas tiveram de ser reprojetados e reforçados. Para isso, as espessuras das paredes e os padrões de preenchimento foram otimizados.
Problemas com o trem de força resolvidos: Os diferenciais GPM substituem os suportes de rolamentos de plástico
O sistema de transmissão acabou sendo um dos desafios mais complicados. Nas primeiras versões, os rolamentos de esferas de aço se desgastaram rapidamente ou até destruíram os suportes de rolamentos de plástico mais macio. A solução foi substituir as peças mais desgastadas por componentes de aço prontos para uso, incluindo os diferenciais GPM, que se mostraram significativamente mais duráveis.
Os eixos de acionamento também causaram problemas no início, ocasionalmente quebrando sob carga de torção. A equipe resolveu isso alterando a orientação da impressão para um alinhamento longitudinal, o que aumentou muito a resistência estrutural dos eixos.
Projeto de código aberto: Arquivos de impressão, listas de peças e guia de montagem

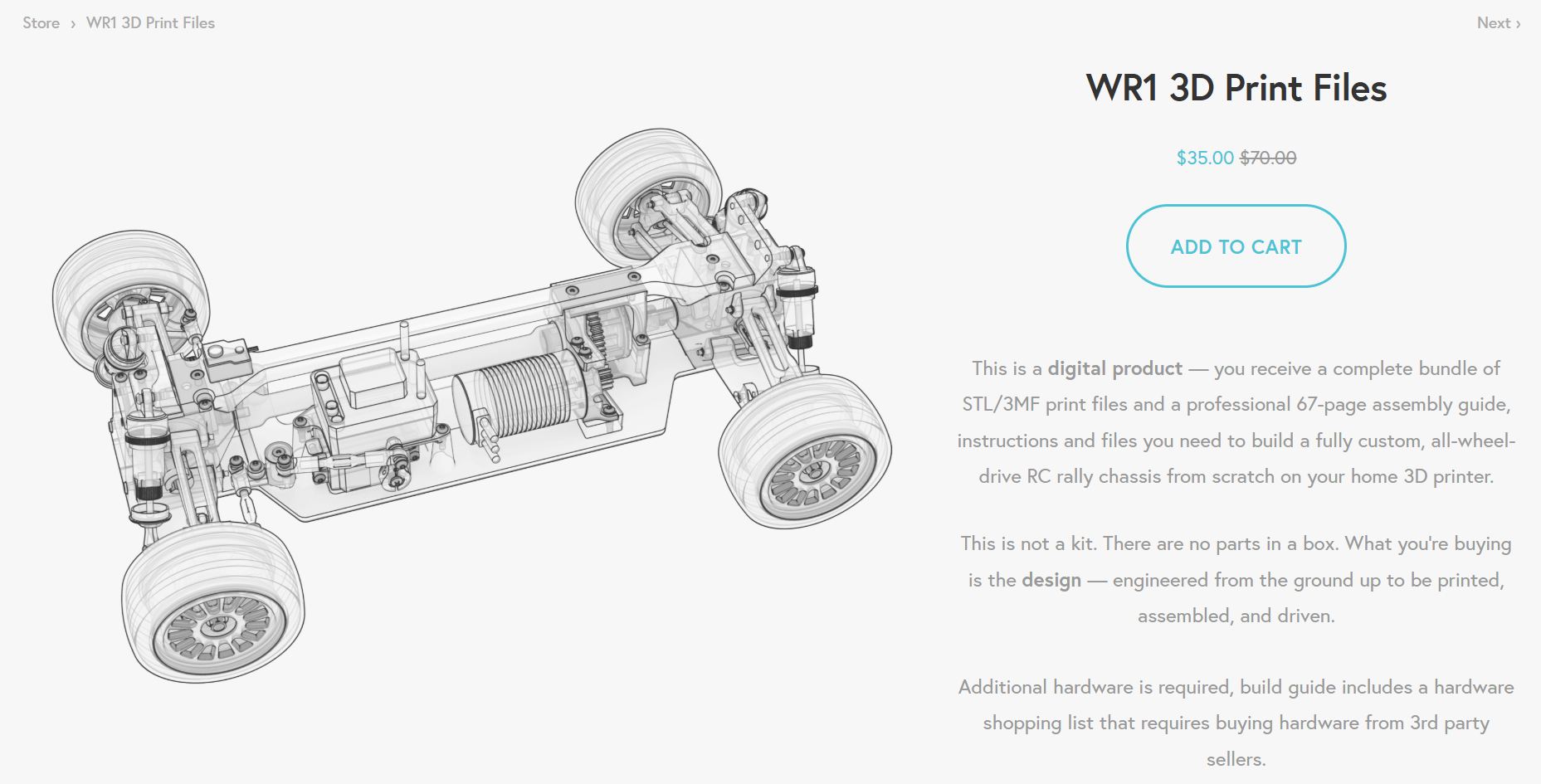

Originalmente, todos os arquivos de impressão, instruções de montagem e listas de peças estavam disponíveis gratuitamente. Enquanto isso, a equipe começou a vender pelo menos os arquivos de impressão. Os arquivos 3D para o chassi - chamado de WR1 - custam atualmente US$ 35.
O pacote inclui os arquivos STL/3MF, bem como um guia de construção detalhado de 67 páginas que explica como montar um chassi completo de rali AWD RC em escala 1/8 a partir do zero usando uma impressora 3D doméstica.
No site do projeto https://www.curvlab.com/as instruções de montagem e uma lista de compras de todas as peças adicionais necessárias ainda parecem estar disponíveis gratuitamente. A equipe classifica a construção como de nível iniciante. Estima-se que a impressão de todas as peças leve cerca de 17 horas, enquanto a montagem final deve levar apenas cerca de 1,5 hora.
