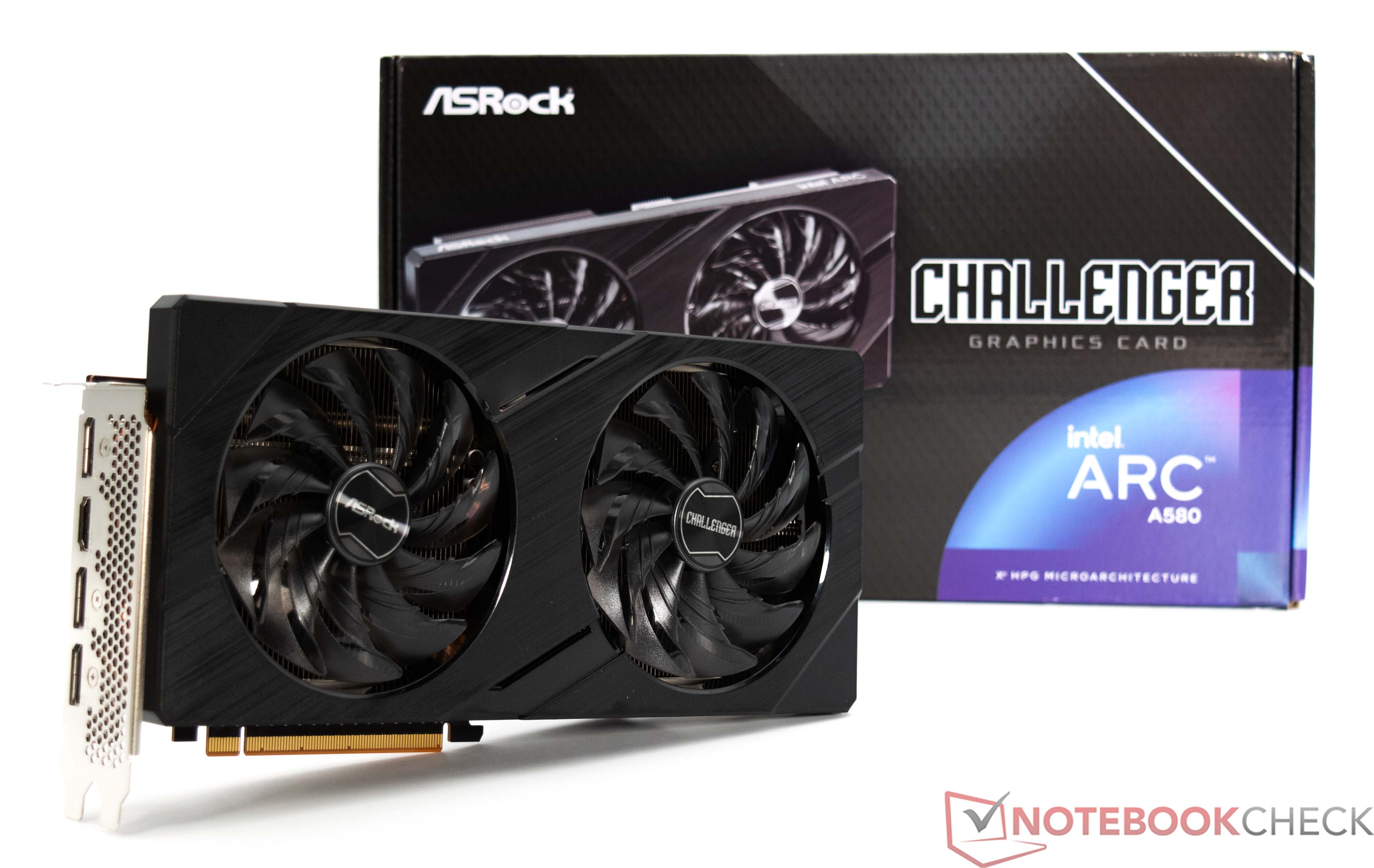

Intel Arc A580
A Intel Arc A580 é uma GPU para desktop de médio porte e é fabricada usando o processo de 6 nm da TSMC. A Intel Arc A580 também é equipada com o chip gráfico DG2-512 para o processador gráfico, embora tenha apenas 3.072 unidades de sombreamento. A VRAM é baseada em 8 GB GDDR6 com uma interface de 256 bits (16 Gbps, 512 GB/s). Isso torna a Intel Arc A580 o terceiro modelo mais rápido de placa de vídeo da Intel.
Recursos
Com base na arquitetura Alchemist, a Intel Arc A580 pode contar com os mesmos recursos que uma Intel Arc A750 ou uma Intel Arc A770. A Intel está extremamente bem posicionada na faixa de preço de até 200 euros com a Arc A580. A AMD e a Nvidia quase não têm modelos adequados em seus portfólios nessa faixa de preço. Recursos como ray tracing também são suportados e tecnologias de upscaling como XeSS podem competir com DLSS e FSR. Essa última também pode ser usada em placas de vídeo Intel devido ao padrão aberto. Com suporte para AV1, a placa de vídeo também é interessante para os criadores de conteúdo. No momento, somente os modelos Ada Lovelace da Nvidia e as GPUs RDNA3 da AMD, significativamente mais caros, são capazes de codificar e decodificar no lado do hardware com o novo codec.
Desempenho
O desempenho do Intel Arc A580 é comparável ao de uma AMD Radeon RX 6600 XT. O Intel Arc A580 também consegue se manter relativamente bem com um Intel Arc A750 no duelo interno. Os jogos mais recentes são um pouco mais adequados para as placas de vídeo Intel Arc. No entanto, muitos jogos agora podem ser bem jogados nas placas de vídeo Intel e podem ser bem adaptados graças aos constantes aprimoramentos dos drivers.
Consumo de energia
O consumo de energia da Intel Arc A580 é estimado pelo fabricante em 175 watts (TGP). Em termos de eficiência, no entanto, o Intel Arc A580 não é convincente. A Intel está em desvantagem aqui em comparação com a AMD e a Nvidia. Resta saber se isso mudará com o sucessor, também conhecido como "Battlemage".
Arc Serie
| |||||||||||||||||||||||||||||||||||||
Código | DG2-512 | ||||||||||||||||||||||||||||||||||||
Pipelines | 3072 - unificado | ||||||||||||||||||||||||||||||||||||
TMUs | 192 | ||||||||||||||||||||||||||||||||||||
ROPs | 96 | ||||||||||||||||||||||||||||||||||||
Raytracing Cores | 24 | ||||||||||||||||||||||||||||||||||||
Tensor / AI Cores | 384 | ||||||||||||||||||||||||||||||||||||
Velocidade do núcleo | 1700 - 2000 (Boost) MHz | ||||||||||||||||||||||||||||||||||||
Theoretical Performance | 24.58 TFLOPS FP16, 12.29 TFLOPS FP32 | ||||||||||||||||||||||||||||||||||||
Cache | L2: 8 MB | ||||||||||||||||||||||||||||||||||||
Velocidade da memória | 16000 effective = 2000 MHz | ||||||||||||||||||||||||||||||||||||
Largura do Bus de Memória | 256 Bit | ||||||||||||||||||||||||||||||||||||
Modelo de memória | GDDR6 | ||||||||||||||||||||||||||||||||||||
Max. quantidade de memória | 8 GB | ||||||||||||||||||||||||||||||||||||
Memória compartilhada | não | ||||||||||||||||||||||||||||||||||||
Memory Bandwidth | 512 GB/s | ||||||||||||||||||||||||||||||||||||
API | DirectX 12 Ultimate (12_2), Shader 6.6, OpenGL 4.6, OpenCL 3.0, Vulkan 1.3 | ||||||||||||||||||||||||||||||||||||
Consumo de energia | 175 Watt | ||||||||||||||||||||||||||||||||||||
Contagem de transistores | 21.7 Billion | ||||||||||||||||||||||||||||||||||||
Die Size | 406 mm² | ||||||||||||||||||||||||||||||||||||
tecnología | 6 nm | ||||||||||||||||||||||||||||||||||||
PCIe | 4.0 x16 | ||||||||||||||||||||||||||||||||||||
Displays | 4 Displays (max.), HDMI 2.1, DisplayPort 2.0 | ||||||||||||||||||||||||||||||||||||
Data do anúncio | 10.10.2023 |
