Intel HD Graphics 5500

Intel HD Graphics 5500

O Intel HD Graphics 5500 (GT2) é uma placa de vídeo integrada Broadwell revelada no primeiro trimestre de 2015. Pode ser encontrada em diversos SoCs ULV (TDP de 15 W) como o Core i5-5200U ou i7-5600U. Enquanto os chips Core i5 e Core i7 têm 24 EUs, a versão Core i3 oferece apenas 23 EUs. Dependendo da CPU específica, a velocidade máxima da GPU varia entre 850 e 950 MHz.

Arquitetura e Recursos

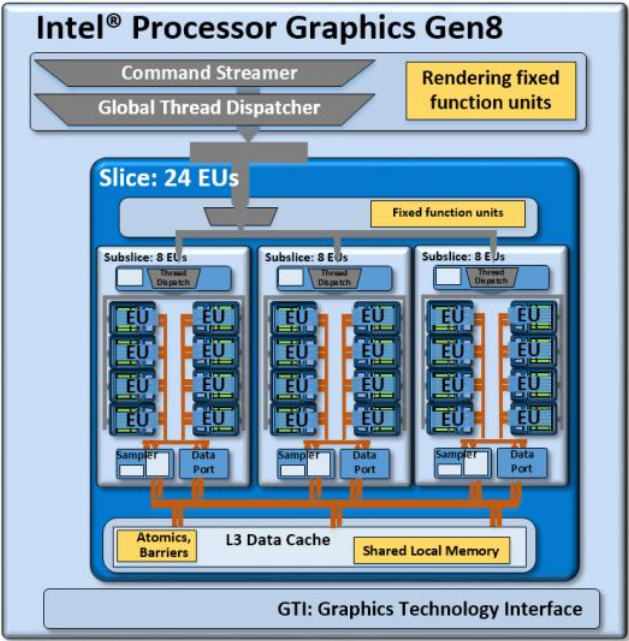

A Broadwell possui uma GPU baseada na arquitetura Intel Gen8, que foi otimizado em vários aspectos em comparação com a anterior Gen7.5 (Haswell). Inter alia, os arrays de shader chamados "subslice" foram reorganizados e agora oferecem 8 Execution Units (EUs) cada um. Três subslices de um "slice" por um total de 24 EUs. Combinados com outras melhorias como caches L1 maiores e um frontend otimizado, a GPU integrada se tornou mais veloz e mais eficiente que o seu predecessor.

A HD Graphics 5500 representa a versão top da família de GPUs Broadwell e consiste em duas slices com 24 EUs. Além disso, também há uma variante de gama baixa (GT1, 12 EUs) bem como modelos de gama mais alta (GT3/GT3e + eDRAM, 48 EUs).

Todas as GPUs Broadwell suportam OpenCL 2.0 e DirectX 11.2. O motor de vídeo agora pode decodificar H.265 usando hardware de função fixa, bem como shaders de GPU disponíveis. Até três telas podem ser conectadas via DP 1.2/eDP 1,3 (máx. 3840 x 2160 @ 60 Hz) ou HDMI 1.4a (máx. 3840 x 2160 @ 24 Hz). O HDMI 2.0, no entanto, não é suportado.

Desempenho

Dependendo da CPU específica, a velocidade máxima da GPU varia entre 850 e 950 MHz. Devido ao baixo TDP, no entanto, a velocidade média em aplicativos 3D será um pouco inferior.

Equipado com uma veloz memória de dois-canais, a HD Graphics 5500 supera a HD Graphics 4400 (Haswell, 20 EUs) por 20 - 25 por cento e também derrota a HD Graphics 5000 (Haswell, 40 EUs). No entanto, até uma GeForce 820M dedicada de gama baixa é cerca de 10 - 30 por cento mais veloz que a HD 5500. Os jogos de 2014/2015 normalmente rodarão fluentemente somente com configurações (muito) baixas.

Consumo de Energia

Utilizando um novo processo de 14 nm, os chips Broadwell ULV têm uma especificação de um TDP de apenas 15 W e, portanto adequado pra ultrabooks finos. O TDP é flexível e pode ser reduzido ainda mais (7,5 ou 10 W), o qual tem um impacto significante sobre o desempenho.

fabricanteIntel
HD Graphics Serie
HD Graphics P530 24 @ 350 - 1050 (Boost) MHz64/128 Bit
HD Graphics 5600 24 @ 300 - 1050 (Boost) MHz64/128 Bit
HD Graphics 6000 48 @ 300 - 1000 (Boost) MHz64/128 Bit
HD Graphics 4600 20 @ 200 - 1350 (Boost) MHz64/128 Bit
HD Graphics 5500 24 @ 300 - 950 (Boost) MHz64/128 Bit
HD Graphics 5000 40 @ 200 - 1100 (Boost) MHz64/128 Bit
HD Graphics 4400 20 @ 200 - 1100 (Boost) MHz64/128 Bit
HD Graphics 5300 24 @ 100 - 900 (Boost) MHz64/128 Bit
HD Graphics 4000 16 @ 350 - 1350 (Boost) MHz64/128 Bit
HD Graphics (Broadwell) 12 @ 100 - 850 (Boost) MHz64/128 Bit
HD Graphics 4200 20 @ 200 - 850 (Boost) MHz64/128 Bit
HD Graphics (Skylake) 12 @ 300 - 800 (Boost) MHz64/128 Bit
HD Graphics 405 (Braswell) 16 @ 320 - 700 (Boost) MHz64/128 Bit
HD Graphics (Braswell) 16 @ 320 - 700 (Boost) MHz64/128 Bit
HD Graphics 400 (Braswell) 12 @ 320 - 640 (Boost) MHz64/128 Bit
HD Graphics (Haswell) 10 @ 200 - 1000 (Boost) MHz64/128 Bit
HD Graphics (Cherry Trail) 16 @ 200 - 600 (Boost) MHz64/128 Bit
HD Graphics 3000 12 @ 350 - 1350 (Boost) MHz64/128 Bit
HD Graphics 2500 6 @ 650 - 1150 (Boost) MHz64/128 Bit
HD Graphics (Ivy Bridge) 6 @ 350 - 1100 (Boost) MHz64/128 Bit
HD Graphics 2000 6 @ 850/1100 - 1350 (Boost) MHz64/128 Bit
HD Graphics (Sandy Bridge) 6 @ 350 - 1100 (Boost) MHz64/128 Bit
HD Graphics (Bay Trail) 4 @ 311 - 896 (Boost) MHz32/64/128 Bit
CódigoBroadwell GT2
ArquiteturaBroadwell
Pipelines24 - unificado
Velocidade do núcleo300 - 950 (Boost) MHz
Largura do Bus de Memória64/128 Bit
Memória compartilhadasim
DirectXDirectX 12 (FL 11_1)
Contagem de transistores1300 Milhão
tecnología14 nm
CaracterísticasQuick Sync
Data do anúncio05.01.2015
CPUGPU Base SpeedGPU Boost / Turbo
Intel Core i7-5600U2 x 2600 MHz, 15 W300 MHz950 MHz
Intel Core i7-5500U2 x 2400 MHz, 15 W300 MHz950 MHz
Intel Core i5-5300U2 x 2300 MHz, 15 W300 MHz900 MHz
» show 5 more
min. - max.300 - 300 MHz850 - 950 MHz

Benchmarks

3DMark - Time Spy Score 2560x1440
289 Points (2%)
3DMark - Time Spy Graphics 2560x1440
255 Points (2%)
3DMark - Ice Storm Unlimited Graphics Score 1280x720 offscreen
min: 43391     avg: 58342.9     median: 58776 (11%)     max: 68877 Points
3DMark - Ice Storm Extreme Graphics 1920x1080
min: 27084     avg: 33172.2     median: 31022 (4%)     max: 40670 Points
3DMark - Cloud Gate Standard Score 1280x720
min: 3351     avg: 4777.3     median: 4790 (8%)     max: 6106 Points
3DMark - Cloud Gate Standard Graphics 1280x720
min: 4571     avg: 5863.9     median: 5544 (3%)     max: 7789 Points
3DMark - Fire Strike Score 1920x1080
min: 500     avg: 648.5     median: 634 (2%)     max: 868 Points
3DMark - Fire Strike Graphics 1920x1080
min: 535     avg: 693.7     median: 663 (2%)     max: 927 Points
3DMark - Ice Storm Standard Graphics 1280x720
min: 33288     avg: 50088.6     median: 48637 (6%)     max: 70409 Points
3DMark 11 - Performance 1280x720
min: 758     avg: 1087.7     median: 1079 (3%)     max: 1434 points
3DMark 11 - Performance GPU 1280x720
min: 667     avg: 979.5     median: 979 (2%)     max: 1265 points
3DMark Vantage
P Result 1280x1024 +
P GPU no PhysX 1280x1024 +
3DMark 06 Standard 1280x1024 +
Unigine Heaven 3.0 - DX 11, Normal Tessellation, High Shaders 1920x1080
9.3 fps (3%)
Unigine Heaven 3.0 - OpenGL, Normal Tessellation, High Shaders 1920x1080
9.8 fps (6%)
Unigine Heaven 2.1 - high, Tesselation (normal), DirectX11 1280x1024
min: 12     avg: 15.5     median: 15 (7%)     max: 17 fps
SPECviewperf 11
Siemens NX 1920x1080 +
Tcvis 1920x1080 +
SolidWorks 1920x1080 +
Pro/ENGINEER 1920x1080 +
Maya 1920x1080 +
Lightwave 1920x1080 +
Ensight 1920x1080 +
SPECviewperf 12
Solidworks (sw-03) 1900x1060 +
Siemens NX (snx-02) 1900x1060 +
Showcase (showcase-01) 1900x1060 +
Medical (medical-01) 1900x1060 +
Maya (maya-04) 1900x1060 +
Energy (energy-01) 1900x1060 +
Creo (creo-01) 1900x1060 +
Catia (catia-04) 1900x1060 +
Cinebench R10 Shading 32Bit +
Cinebench R11.5 OpenGL 64Bit +
Cinebench R15
OpenGL 64Bit +
Ref. Match 64Bit +
GFXBench (DX / GLBenchmark) 2.7
T-Rex HD Offscreen C24Z16 1920x1080 +
T-Rex HD Onscreen C24Z16 +
