Intel HD Graphics 5300

Intel HD Graphics 5300

O Intel HD Graphics 5300 (GT2) é uma placa de vídeo integrada Broadwell revelada no final de 2014. Pode ser encontrado nos SoCs Core M ULV como o Core M-5Y70. Enquanto a GPU brilha com seu consumo de energia extremamente baixo, o desempenho bruto é bastante baixo e apenas suficiente para jogos modernos.

Arquitetura e Recursos

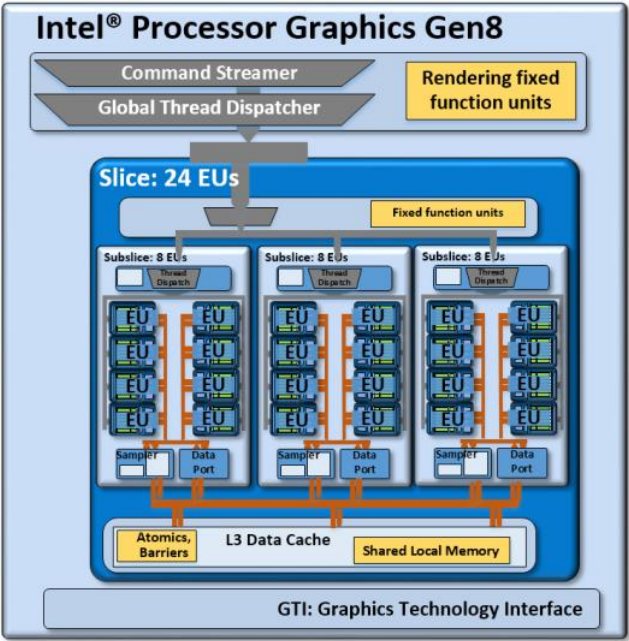

A Broadwell possui uma GPU baseada na arquitetura Intel Gen8, que foi otimizado em vários aspectos em comparação com a anterior Gen7.5 (Haswell). Inter alia, os arrays de shader chamados "subslice" foram reorganizados e agora oferecem 8 Execution Units (EUs) cada um. Três subslices de um "slice" por um total de 24 EUs. Combinados com outras melhorias como caches L1 maiores e um frontend otimizado, a GPU integrada se tornou mais veloz e mais eficiente que o seu predecessor.

A HD Graphics 5300 representa a versão top da família de GPUs Broadwell e consiste em duas slices com 24 EUs. Além disso, também há uma variante de gama baixa (GT1, 12 EUs) bem como modelos de gama mais alta (GT3/GT3e + eDRAM, 48 EUs).

Todas as GPUs Broadwell suportam OpenCL 2.0 e DirectX 11.2. O motor de vídeo agora pode decodificar H.265 usando hardware de função fixa, bem como shaders de GPU disponíveis. Até três telas podem ser conectadas via DP 1.2/eDP 1,3 (máx. 3840 x 2160 @ 60 Hz) ou HDMI 1.4a (máx. 3840 x 2160 @ 24 Hz). O HDMI 2.0, no entanto, não é suportado.

Desempenho

Dependendo da CPU específica, a velocidade máxima da GPU varia entre 800 e 900 MHz. Devido ao muito baixo TDP, no entanto, a velocidade média em aplicativos 3D será significantemente inferior. Portanto, a HD 5300 apenas supera a antiga HD 4000 ou HD 4200, mas precisa de muito menos energia para atingir o mesmo desempenho.

Apenas alguns jogos de 2014/2015 rodarão fluentemente com configurações baixas, por exemplo, Dota 2 ou Sims 4.

Consumo de Energia

Graças a um novo processo de 14 nm, todo o chip Core M tem uma especificação de um TDP de apenas 4,5 W e é adequado pra tablets com resfriamento passivo. O TDP é flexível e pode ser reduzido ou aumentado, o qual tem um impacto significante sobre o desempenho.

fabricanteIntel
HD Graphics Serie
HD Graphics P530 24 @ 350 - 1050 (Boost) MHz64/128 Bit
HD Graphics 5600 24 @ 300 - 1050 (Boost) MHz64/128 Bit
HD Graphics 6000 48 @ 300 - 1000 (Boost) MHz64/128 Bit
HD Graphics 4600 20 @ 200 - 1350 (Boost) MHz64/128 Bit
HD Graphics 5500 24 @ 300 - 950 (Boost) MHz64/128 Bit
HD Graphics 5000 40 @ 200 - 1100 (Boost) MHz64/128 Bit
HD Graphics 4400 20 @ 200 - 1100 (Boost) MHz64/128 Bit
HD Graphics 5300 24 @ 100 - 900 (Boost) MHz64/128 Bit
HD Graphics 4000 16 @ 350 - 1350 (Boost) MHz64/128 Bit
HD Graphics (Broadwell) 12 @ 100 - 850 (Boost) MHz64/128 Bit
HD Graphics 4200 20 @ 200 - 850 (Boost) MHz64/128 Bit
HD Graphics (Skylake) 12 @ 300 - 800 (Boost) MHz64/128 Bit
HD Graphics 405 (Braswell) 16 @ 320 - 700 (Boost) MHz64/128 Bit
HD Graphics (Braswell) 16 @ 320 - 700 (Boost) MHz64/128 Bit
HD Graphics 400 (Braswell) 12 @ 320 - 640 (Boost) MHz64/128 Bit
HD Graphics (Haswell) 10 @ 200 - 1000 (Boost) MHz64/128 Bit
HD Graphics (Cherry Trail) 16 @ 200 - 600 (Boost) MHz64/128 Bit
HD Graphics 3000 12 @ 350 - 1350 (Boost) MHz64/128 Bit
HD Graphics 2500 6 @ 650 - 1150 (Boost) MHz64/128 Bit
HD Graphics (Ivy Bridge) 6 @ 350 - 1100 (Boost) MHz64/128 Bit
HD Graphics 2000 6 @ 850/1100 - 1350 (Boost) MHz64/128 Bit
HD Graphics (Sandy Bridge) 6 @ 350 - 1100 (Boost) MHz64/128 Bit
HD Graphics (Bay Trail) 4 @ 311 - 896 (Boost) MHz32/64/128 Bit
CódigoBroadwell GT2
ArquiteturaBroadwell
Pipelines24 - unificado
Velocidade do núcleo100 - 900 (Boost) MHz
Largura do Bus de Memória64/128 Bit
Memória compartilhadasim
DirectXDirectX 12 (FL 11_1)
Contagem de transistores1300 Milhão
tecnología14 nm
CaracterísticasQuickSync
Data do anúncio05.09.2014
CPUGPU Base SpeedGPU Boost / Turbo
Intel Core M-5Y712 x 1200 MHz, 4.5 W300 MHz900 MHz
Intel Core M-5Y512 x 1100 MHz, 4.5 W300 MHz900 MHz
Intel Core M-5Y702 x 1100 MHz, 4.5 W100 MHz850 MHz
» show 4 more
min. - max.100 - 300 MHz800 - 900 MHz

Benchmarks

3DMark - Ice Storm Unlimited Graphics Score 1280x720 offscreen
min: 39138     avg: 55907     median: 59555 (13%)     max: 65380 Points
3DMark - Ice Storm Extreme Graphics 1920x1080
min: 19630     avg: 24597     median: 24597 (3%)     max: 29564 Points
3DMark - Cloud Gate Standard Score 1280x720
min: 1361     avg: 3084.9     median: 3041 (6%)     max: 4274 Points
3DMark - Cloud Gate Standard Graphics 1280x720
min: 2895     avg: 3862     median: 3720 (2%)     max: 5512 Points
3DMark - Fire Strike Score 1920x1080
min: 327     avg: 413.8     median: 407 (2%)     max: 620 Points
3DMark - Fire Strike Graphics 1920x1080
min: 352     avg: 453.8     median: 439 (1%)     max: 671 Points
3DMark - Ice Storm Standard Graphics 1280x720
min: 27164     avg: 35716.3     median: 34405 (5%)     max: 48901 Points
3DMark 11 - Performance 1280x720
min: 498     avg: 721.2     median: 731 (3%)     max: 973 points
3DMark 11 - Performance GPU 1280x720
min: 458     avg: 648.2     median: 647 (1%)     max: 885 points
3DMark Vantage
P Result 1280x1024 +
P GPU no PhysX 1280x1024 +
3DMark 06 Standard 1280x1024 +
Unigine Heaven 3.0 - DX 11, Normal Tessellation, High Shaders 1920x1080
7.6 fps (3%)
SPECviewperf 12
Solidworks (sw-03) 1900x1060 +
Siemens NX (snx-02) 1900x1060 +
Showcase (showcase-01) 1900x1060 +
Medical (medical-01) 1900x1060 +
Maya (maya-04) 1900x1060 +
Energy (energy-01) 1900x1060 +
Creo (creo-01) 1900x1060 +
Catia (catia-04) 1900x1060 +
Cinebench R10 Shading 32Bit +
Cinebench R11.5 OpenGL 64Bit +
Cinebench R15
OpenGL 64Bit +
Ref. Match 64Bit +
GFXBench (DX / GLBenchmark) 2.7
T-Rex HD Offscreen C24Z16 1920x1080 +
T-Rex HD Onscreen C24Z16 +
GFXBench 3.0 - Manhattan Offscreen OGL off screen
min: 26.7     avg: 30.3     median: 30.1 (6%)     max: 34.1 fps
GFXBench 3.0 - Manhattan Onscreen OGL on screen
min: 19.7     avg: 23.2     median: 23 (6%)     max: 26.9 fps
LuxMark v2.0 64Bit - Room GPUs-only
min: 93     avg: 116.7     median: 112 (2%)     max: 145 Samples/s
LuxMark v2.0 64Bit - Sala GPUs-only
min: 180     avg: 228.7     median: 210 (2%)     max: 296 Samples/s
ComputeMark v2.1 - Normal, Score 1024x600
min: 460     avg: 518.5     median: 518.5 (2%)     max: 577 Points
- Gama de valores benchmark para essa solução gráfica
- Média de valores benchmark para essa solução gráfica
* Smaller numbers mean a higher performance

Benchmarks de jogos

Os seguintes benchmarks têm origem em nossos benchmarks de portáteis de análise O desempenho depende da memória gráfica utilizada, frequência, processador, configurações do sistema, controladores, e sistemas operacionais. Assim os resultados não tem que representantes para todos os portáteis com esta GPU. Para informações detalhadas sobre os resultados de benchmark, clique no número de fps.

Mirror's Edge Catalyst
baixo 1280x720
12.2  fps    + Comparar
média 1366x768
6.9  fps    + Comparar
» Não é jogável com a maioria dos notebooks testados.
Need for Speed 2016
baixo 1280x720
9.1  fps    + Comparar
média 1366x768
7.7  fps    + Comparar
» Não é jogável com a maioria dos notebooks testados.
Hitman 2016
baixo 1280x720
4.7  fps    + Comparar
média 1366x768
2.1  fps    + Comparar
» Não é jogável com a maioria dos notebooks testados.
The Division
baixo 1280x720
10.8  fps    + Comparar
média 1366x768
7.3  fps    + Comparar
» Não é jogável com a maioria dos notebooks testados.
Far Cry Primal
baixo 1280x720
8  fps    + Comparar
média 1920x1080
3  fps    + Comparar
» Não é jogável com a maioria dos notebooks testados.
XCOM 2

XCOM 2

2016
baixo 1280x720
5.7  fps    + Comparar
média 1920x1080
2.4  fps    + Comparar
» Não é jogável com a maioria dos notebooks testados.
Rise of the Tomb Raider
baixo 1024x768
6.6  fps    + Comparar
média 1366x768
3.9  fps    + Comparar
» Não é jogável com a maioria dos notebooks testados.
Rainbow Six Siege
baixo 1024x768
13.2  fps    + Comparar
média 1366x768
8.5  fps    + Comparar
alto 1920x1080
5  fps    + Comparar
» Não é jogável com a maioria dos notebooks testados.
Just Cause 3
baixo 1024x768
9.9  fps    + Comparar
média 1366x768
7.7  fps    + Comparar
» Não é jogável com a maioria dos notebooks testados.
Star Wars Battlefront
baixo 1024x768
13.8  fps    + Comparar
média 1366x768
7.4  fps    + Comparar
» Não é jogável com a maioria dos notebooks testados.
Anno 2205

Anno 2205

2015
baixo 1024x768
10.6  fps    + Comparar
média 1366x768
6.1  fps    + Comparar
» Não é jogável com a maioria dos notebooks testados.
FIFA 16

FIFA 16

2015
baixo 1280x720
26.3  fps    + Comparar
alto 1366x768
15.3  fps    + Comparar
» Não é jogável com a maioria dos notebooks testados.
World of Warships
baixo 1366x768
26  fps    + Comparar
média 1366x768
17.7  fps    + Comparar
alto 1920x1080
8.4  fps    + Comparar
» Não é jogável com a maioria dos notebooks testados.
Metal Gear Solid V
baixo 1024x768
20.6  fps    + Comparar
