Intel Iris Graphics 540

Intel Iris Graphics 540

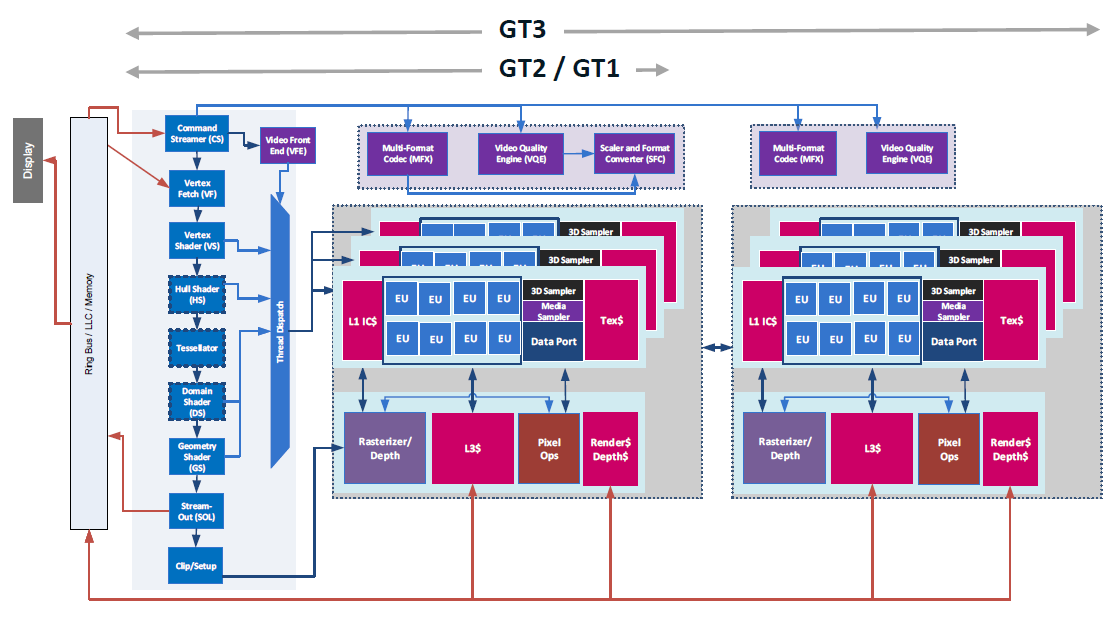

A Intel Iris Graphics 540 (GT3e) é uma unidade gráfica integrada, da geração Skylake. Como sucessora da HD Graphics 6000 (Broadwell), a Iris Graphics 540 pode ser encontrada em CPUs da série de 15-watts e oferece 64 MB de memória eDRAM dedicada. Além disso, a chamada, versão GT3e conta com 48 Unidades de Execução (EUs) com velocidade de até 1050 MHz (dependendo do modelo da CPU). Além do cache eDRAM, a Iris 540 é capaz de acessar a memória principal (2x 64bit DDR3L-1600 / DDR4-2133).

Comparada com a Iris Graphics 550 da série de 28-watts, a Iris Graphics 540 se diferencia apenas por sua velocidade máxima apenas um pouco mais lenta e um TDP de quase a metade, o que limita a utilização do Turbo Boost em certas situações.

Desempenho

O desempenho exato da Iris Graphics 540 depende de vários fatores, como a configuração da memória (DDR3/DDR4) e velocidade máxima do modelo específico. As versões mais rápidas (Core i7-6650U) deve estar um pouco afrente de uma GeForce 920M dedicada e lidará bem com jogos modernos (de 2015) com configurações baixas ou médias.

Características

O motor de vídeo revisado agora decodifica H.265/HEVC completamente no hardware e, consequentemente, de forma muito mais eficiente que antes. Telas podem ser conectadas via DP 1.2/eDP 1,3 (máx. 3840 x 2160 @ 60 Hz) embora o HDMI esteja limitado à versão antiga 1.4a (máx. 3840 x 2160 @ 30 Hz). No entanto, o HDMI 2.0 pode ser adicionado usando um conversor DisplayPort. Até três telas podem ser controladas simultaneamente.

Consumo de Energia

A Iris Graphics 540 pode ser encontrada em processadores móveis especificados com um TDP de 15 W e, portanto, é adequada para portáteis e ultrabooks compactos.

fabricanteIntel
Gen. 9 Serie
Iris Pro Graphics P580 72 @ 350 - 1100 (Boost) MHzeDRAM + 64/128 Bit
Iris Pro Graphics 580 72 @ 350 - 1050 (Boost) MHzeDRAM + 64/128 Bit
Iris Graphics 550 48 @ 300 - 1100 (Boost) MHzeDRAM + 64/128 Bit
Iris Graphics 540 48 @ 300 - 1050 (Boost) MHzeDRAM + 64/128 Bit
HD Graphics 530 24 @ 350 - 1150 (Boost) MHz64/128 Bit
HD Graphics 520 24 @ 300 - 1050 (Boost) MHz64/128 Bit
HD Graphics 515 24 @ 300 - 1000 (Boost) MHz64/128 Bit
HD Graphics 610 12 @ 300 - 950 (Boost) MHz64/128 Bit
HD Graphics 510 12 @ 300 - 950 (Boost) MHz64/128 Bit
UHD Graphics 605 18 @ 300 - 750 (Boost) MHz64/128 Bit
HD Graphics 505 18 @ 300 - 750 (Boost) MHz64/128 Bit
UHD Graphics 600 12 @ 300 - 700 (Boost) MHz64/128 Bit
HD Graphics 500 12 @ 300 - 700 (Boost) MHz64/128 Bit
CódigoSkylake GT3e
ArquiteturaIntel Gen. 9 (Skylake)
Pipelines48 - unificado
Velocidade do núcleo300 - 1050 (Boost) MHz
Largura do Bus de MemóriaeDRAM + 64/128 Bit
Modelo de memóriaeDRAM
Max. quantidade de memória64 MB
Memória compartilhadasim
DirectXDirectX 12 (FL 12_1)
tecnología14 nm
CaracterísticasQuickSync
Data do anúncio01.09.2015
CPUGPU Base SpeedGPU Boost / Turbo
Intel Core i7-6650U2 x 2200 MHz, 15 W300 MHz1050 MHz
Intel Core i7-6560U2 x 2200 MHz, 15 W300 MHz1050 MHz
Intel Core i5-6360U2 x 2000 MHz, 15 W300 MHz1000 MHz
Intel Core i5-6260U2 x 1800 MHz, 15 W300 MHz950 MHz
min. - max.300 - 300 MHz950 - 1050 MHz

Benchmarks

3DMark - Ice Storm Unlimited Graphics Score 1280x720 offscreen
min: 116490     avg: 126223     median: 126078 (24%)     max: 136248 Points
3DMark - Ice Storm Extreme Graphics 1920x1080
min: 45185     avg: 56791.5     median: 56791.5 (8%)     max: 68398 Points
3DMark - Cloud Gate Standard Score 1280x720
min: 6730     avg: 7254.5     median: 7235 (12%)     max: 7822 Points
3DMark - Cloud Gate Standard Graphics 1280x720
min: 9392     avg: 10896.2     median: 11327 (6%)     max: 11893 Points
3DMark - Fire Strike Score 1920x1080
min: 1106     avg: 1268     median: 1354 (5%)     max: 1395 Points
3DMark - Fire Strike Graphics 1920x1080
min: 1193     avg: 1358.2     median: 1448 (4%)     max: 1479 Points
3DMark - Ice Storm Standard Graphics 1280x720
min: 67714     avg: 81160     median: 82680.5 (11%)     max: 91565 Points
3DMark 11 - Performance 1280x720
min: 2039     avg: 2339.8     median: 2364 (8%)     max: 2624 points
3DMark 11 - Performance GPU 1280x720
min: 1898     avg: 2186.5     median: 2211.5 (4%)     max: 2450 points
...
Intel Iris Graphics 540
AMD Radeon R6 M255DX 1%
AMD Radeon R7 M445 1%
NVIDIA GeForce 930MX 1%
AMD FirePro W4190M 2%
NVIDIA GeForce GTX 550 Ti 4%
Intel Iris Plus Graphics 640 4%
...
NVIDIA GeForce GTX 1070 SLI (Desktop) 1852%
0%
100%
3DMark Vantage
P Result 1280x1024 +
P GPU no PhysX 1280x1024 +
3DMark 06 Standard 1280x1024 +
Unigine Valley 1.0 - Extreme HD DirectX 1920x1080
6.5 fps (5%)
SPECviewperf 12
Solidworks (sw-03) 1900x1060 +
Siemens NX (snx-02) 1900x1060 +
Showcase (showcase-01) 1900x1060 +
Medical (medical-01) 1900x1060 +
Maya (maya-04) 1900x1060 +
Energy (energy-01) 1900x1060 +
Creo (creo-01) 1900x1060 +
Catia (catia-04) 1900x1060 +
3ds Max (3dsmax-05) 1900x1060 +
Cinebench R10 Shading 32Bit +
Cinebench R11.5 OpenGL 64Bit +
Cinebench R15
OpenGL 64Bit +
Ref. Match 64Bit +
GFXBench (DX / GLBenchmark) 2.7
T-Rex HD Offscreen C24Z16 1920x1080 +
T-Rex HD Onscreen C24Z16 +
GFXBench 3.0 - Manhattan Offscreen OGL off screen
86 fps (1%)
GFXBench 3.0 - Manhattan Onscreen OGL on screen
58.7 fps (2%)
GFXBench - Car Chase Offscreen off screen
42 fps (1%)
GFXBench - Car Chase Onscreen on screen
38.2 fps (1%)
LuxMark v2.0 64Bit - Room GPUs-only
min: 258     avg: 291.8     median: 301.5 (6%)     max: 306 Samples/s
LuxMark v2.0 64Bit - Sala GPUs-only
min: 614     avg: 700.3     median: 712.5 (7%)     max: 762 Samples/s
ComputeMark v2.1 - Normal, Score 1024x600
min: 1257     avg: 1483.3     median: 1525.5 (7%)     max: 1625 Points
- Gama de valores benchmark para essa solução gráfica
- Média de valores benchmark para essa solução gráfica
* Smaller numbers mean a higher performance

Benchmarks de jogos

Os seguintes benchmarks têm origem em nossos benchmarks de portáteis de análise O desempenho depende da memória gráfica utilizada, frequência, processador, configurações do sistema, controladores, e sistemas operacionais. Assim os resultados não tem que representantes para todos os portáteis com esta GPU. Para informações detalhadas sobre os resultados de benchmark, clique no número de fps.

baixo 1280x720
17.3  fps    + Comparar
» Não é jogável com a maioria dos notebooks testados.
baixo 1280x720
30  fps    + Comparar
média 1366x768
27.3  fps    + Comparar
» Não é jogável com a maioria dos notebooks testados.
baixo 1280x720
55.3  fps    + Comparar
média 1366x768
38.6  fps    + Comparar
alto 1920x1080
14.3  fps    + Comparar
» Jogável em configuração de detalhes com todos os notebooks testados média.
baixo 1280x720
112  fps    + Comparar
média 1366x768
76  fps    + Comparar
alto 1920x1080
30.6  fps    + Comparar
ultra 1920x1080
19.1  fps    + Comparar
» Jogável em configuração de detalhes com todos os notebooks testados média.
baixo 1280x720
43.4  fps    + Comparar
média 1366x768
25.3  fps    + Comparar
alto 1920x1080
12.6  fps    + Comparar
» Jogável em configuração de detalhes com todos os notebooks testados baixo.
Mafia 3

Mafia 3

2016
baixo 1280x720
11.3  fps    + Comparar
» Não é jogável com a maioria dos notebooks testados.
FIFA 17

FIFA 17

2016
baixo 1280x720
61 (!)  fps    + Comparar
média 1366x768
72 (!)  fps    + Comparar
alto 1920x1080
0 (!)  fps    + Comparar
» Jogável em configuração de detalhes com todos os notebooks testados média.
baixo 1280x720
16.7 20.5 ~ 19 fps    + Comparar
